Проектирование 28-метровой деревянной рамы с детализацией ответственных узлов
Производственный цех должен был перекрыть пролет 28,0 м с шагом рам 7,2 м, чтобы разместить крупные деревообрабатывающие станки. Все это опиралось на клееные деревянные колонны и фермоподобные стропильные балки. Основная сложность заключалась в сильно нагруженных карнизных (опорных) соединениях: проверка как общей устойчивости большепролетной конструкции, так и локального напряженного состояния в этих критических узлах крайне сложна для надежного выполнения упрощенными ручными расчетами. При проектировании также необходимо было учесть монолитные отдельные фундаменты и несущий грунт, поэтому путь передачи нагрузки от кровли до основания требовалось отразить в одном непротиворечивом расчете, которому могли бы доверять контролирующие органы.

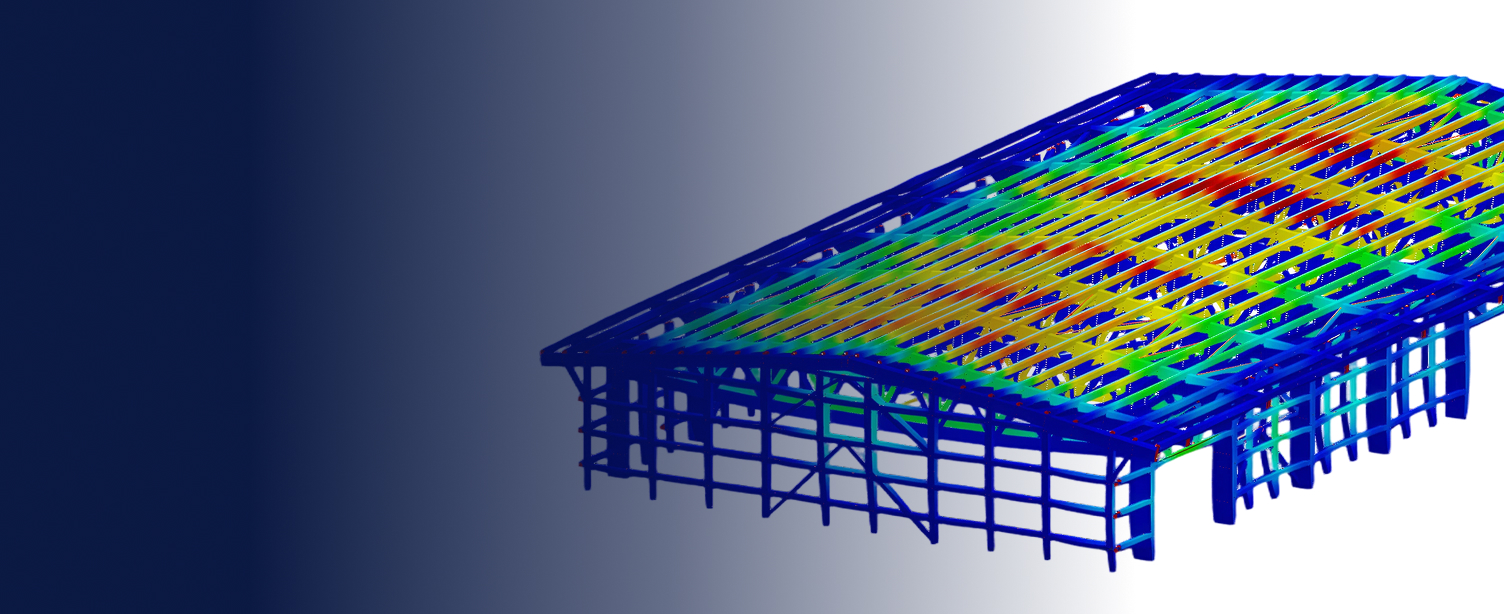

Одна КЭ-модель от стропильной балки до основания
RFEM позволил Дмитрию Матющенко создать весь цех в виде единой конечно-элементной модели, точно представив большепролетные элементы фермы и сложные карнизные соединения, выполняя при этом нормативную проверку по Еврокоду 5. Гибкость КЭ-модели позволила объединить клееную деревянную раму, железобетонные фундаменты и грунтовое основание в одной среде: отдельные фундаменты были смоделированы из монолитного бетона, а грунт был представлен с помощью аддона Geotechnical Analysis. При одновременной работе деревянного, стального и геотехнического аддонов в одной модели можно было с уверенностью проверить как общую устойчивость, так и локальное напряженное состояние в критических узлах — то, что иначе было бы очень трудно достичь с надежностью.
Преимущества использования программного обеспечения Dlubal
- Гибкое КЭ-моделирование для сложной геометрии деревянных конструкций – криволинейные клееные рамы, ферменные балки и панели CLT можно свободно моделировать, получая при этом надежную проверку по Еврокоду 5.
- Реальное гибридное моделирование в одном файле – древесина, сталь и железобетон объединяются в одной модели, а грунтовое основание добавляется с помощью аддона Geotechnical Analysis.
- Автоматическая оптимизация сечений – аддон расчета деревянных конструкций автоматически оптимизирует сечения, экономя значительное время при работе с большепролетными элементами.
- Готовые к использованию отчеты – высококачественные, информативные выходные данные, не требующие дополнительной доработки инженером-конструктором перед отправкой.
