Návrh dřevěné rámové konstrukce o rozpětí 28 metrů se zaměřením na kritické uzly
Výrobní hala vyžadovala rozpětí 28,0 m a rozteč rámů 7,2 m, aby pojala rozměrné dřevoobráběcí stroje; celá konstrukce byla podepřena sloupy a příhradovými střešními nosníky z lepeného lamelového dřeva. Skutečnou výzvu představovaly vysoce namáhané spoje v oblasti okapů: spolehlivě ověřit celkovou stabilitu velkorozponové konstrukce i lokální stav namáhání v kritických uzlech je zjednodušenými ručními výpočty velmi obtížné. Návrh musel rovněž zohlednit monolitické patky a podloží, takže bylo nutné zachytit přenos zatížení od střechy až do základové půdy v jedné ucelené analýze, která by byla pro schvalovací orgány důvěryhodná.

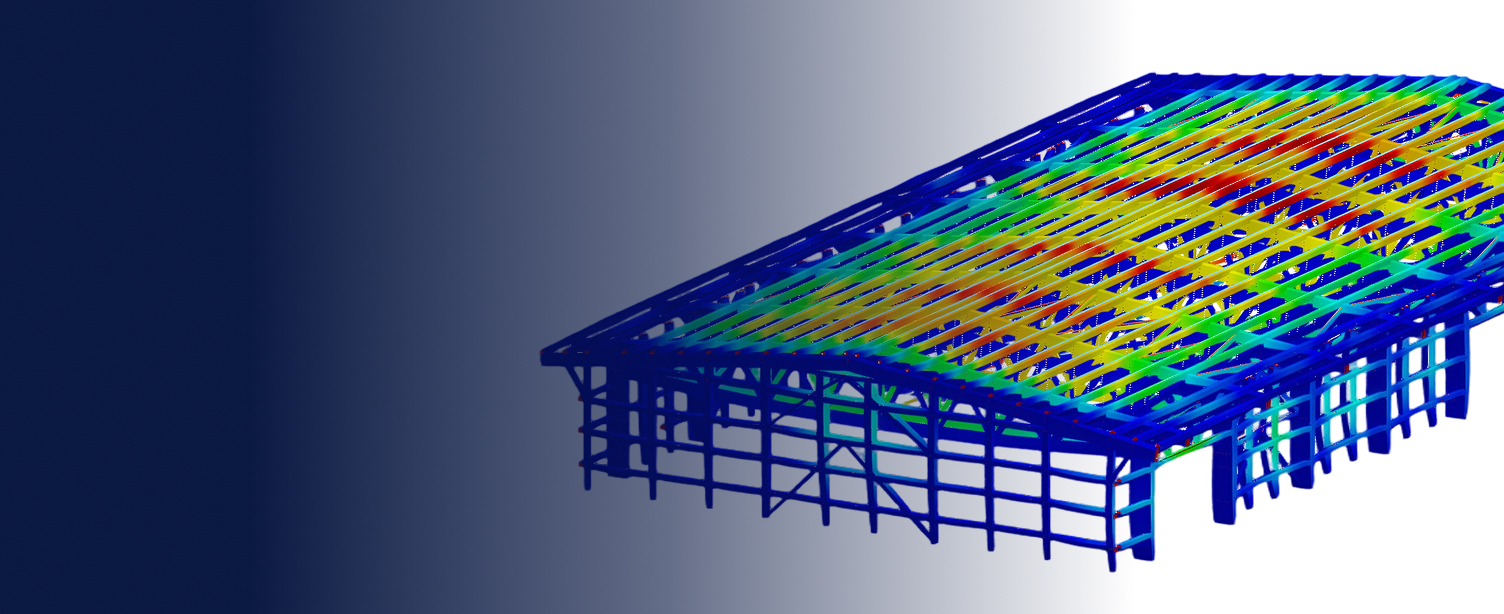

Jeden MKP model od střešního nosníku až po podloží
Program RFEM umožnil Dmytrovi Matiushchenkovi vytvořit model celé haly jako jednoho celku pro analýzu metodou konečných prvků (MKP). Model přesně zachycoval velkorozponové příhradové prvky i náročné spoje v oblasti okapů a zároveň umožňoval ověření podle Eurokódu 5. Flexibilita MKP modelu dovolila posuzovat rám z lepeného lamelového dřeva, železobetonové základy i podloží v jediném prostředí: patky byly modelovány jako monolitický beton, zatímco podloží bylo posouzeno v addonu Geotechnická analýza. Díky tomu, že addony pro dřevěné a ocelové konstrukce i pro geotechnickou analýzu pracovaly se stejným modelem, bylo možné spolehlivě ověřit jak celkovou stabilitu, tak lokální napětí v kritických uzlech – což by bylo jinak jen velmi obtížné provést.
Výhody používání softwaru Dlubal
- Flexibilní MKP modelování složitých dřevěných konstrukcí – zakřivené rámy z lepeného lamelového dřeva, příhradové nosníky i panely CLT lze libovolně modelovat a zároveň spolehlivě posuzovat podle Eurokódu 5.
- Skutečné hybridní modelování v jediném souboru – dřevo, ocel a železobeton se kombinují v jediném modelu, přičemž podloží se analyzuje v addonu Geotechnická analýza.
- Automatická optimalizace průřezů – addon pro posouzení dřevěných konstrukcí automaticky optimalizuje průřezy, což přináší značnou úsporu času u velkorozponových prvků.
- Okamžitě použitelné protokoly – vysoce kvalitní a informativní výstupy, které před odevzdáním nevyžadují žádné další úpravy ze strany statika.
