Conception d’une structure en bois de 28 mètres jusqu’aux nœuds critiques
Le hall de production devait franchir 28,0 m avec un écartement des cadres de 7,2 m pour accueillir de grandes machines à bois, le tout supporté par des poteaux en bois lamellé-collé et des poutres de toiture en treillis. La véritable difficulté résidait dans les connexions d’appui de rive fortement sollicitées : vérifier à la fois la stabilité globale de la structure de grande portée et l’état de contrainte local au niveau de ces nœuds critiques est très difficile à réaliser de manière fiable avec des calculs manuels simplifiés. La conception devait également prendre en compte les fondations isolées coulées en place et le sol porteur, de sorte que les chemins de charge du toit au sol devaient être capturés dans une seule analyse cohérente en laquelle les autorités de vérification pouvaient avoir confiance.

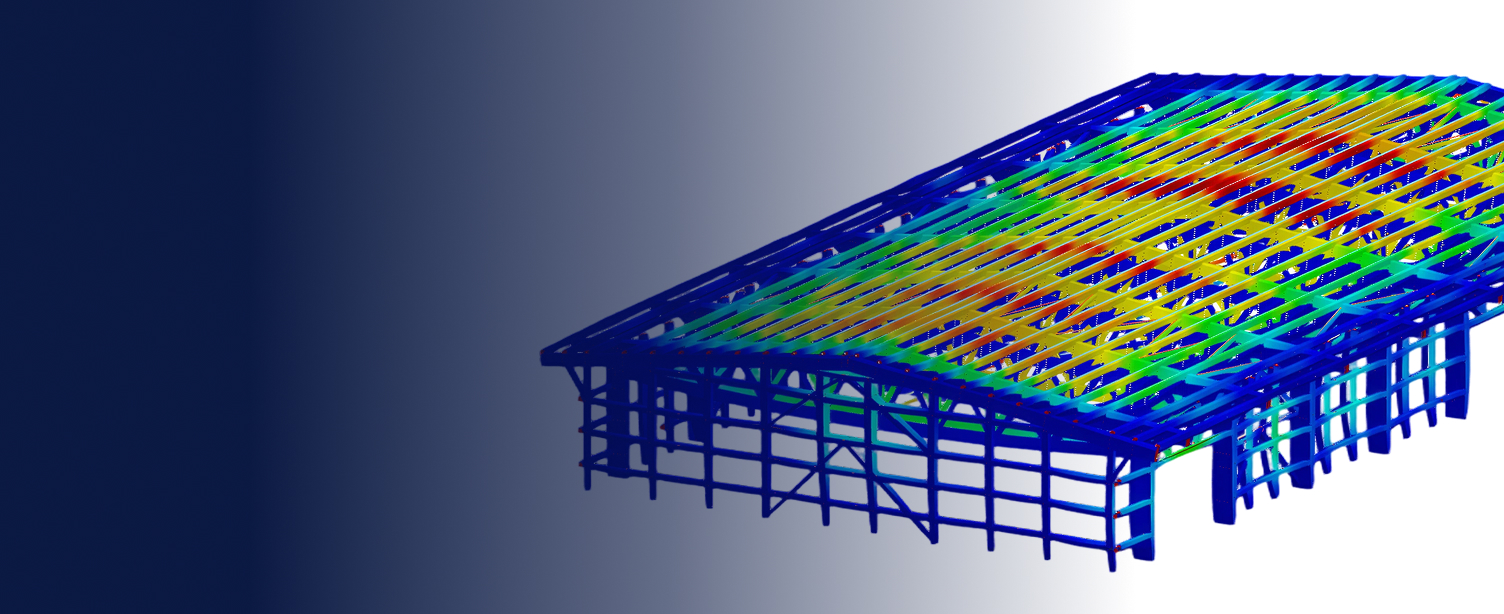

Un seul modèle EF de la poutre de toiture au sol de fondation
RFEM a permis à Dmytro Matiushchenko de construire l’intégralité du hall comme un seul modèle d’éléments finis, représentant avec précision les éléments de la poutre treillis de grande portée et les connexions d’appui exigeantes, tout en effectuant la vérification selon l’Eurocode 5. La flexibilité du modèle EF a rendu possible la combinaison du cadre en bois lamellé-collé, des fondations en béton armé et du sol de fondation dans un seul environnement : les fondations isolées ont été modélisées en béton coulé en place, et le sol a été représenté avec le module additionnel Analyse géotechnique. Avec les modules additionnels Bois, Acier et Géotechnique travaillant sur le même modèle, la stabilité globale et l’état de contrainte local au niveau des nœuds critiques ont pu être vérifiés avec confiance, ce qui serait autrement très difficile à réaliser de manière fiable.
Avantages de l’utilisation des logiciels Dlubal
- Modélisation EF flexible pour les géométries bois complexes – les cadres courbes en lamellé-collé, les poutres treillis et les panneaux CLT peuvent être modélisés librement tout en bénéficiant d’une vérification fiable selon l’Eurocode 5.
- Véritable modélisation hybride dans un seul fichier – le bois, l’acier et le béton armé sont combinés dans un modèle unique, le sol de fondation étant ajouté via le module additionnel Analyse géotechnique.
- Optimisation de section automatique – le module additionnel Vérification du bois optimise automatiquement les sections, ce qui permet de gagner un temps considérable pour les éléments de grande portée.
- Rapports prêts à l’emploi – un résultat de haute qualité et informatif qui ne nécessite aucune retouche supplémentaire de la part de l’ingénieur structure avant soumission.
