Цифровой перерасчёт исторической конструкции крыши: интервью с Патриком Хауком

RSTAB как мост между реставрацией памятников и современным проектированием конструкций

Решающим моментом в этом проекте была не просто расчётная задача. RSTAB служил интерфейсом между историческим существующим зданием и новой конструкцией, спроектированной в соответствии с нормами. Благодаря пространственному 3D-моделированию в RSTAB удалось объединить проектные требования и конструктивную реальность в одной общей, надёжной модели.

Программное обеспечение особым образом поддерживало сотрудничество: служба охраны памятников вносила свои требования к историческому прототипу, а инженер-строитель мог непосредственно в RSTAB наглядно проверять и оценивать варианты. Таким образом, предписание, соответствующее требованиям охраны памятников, было преобразовано в статически оптимизированное и реализуемое решение. Результат не только соответствует нормам, но и экономичен — при этом он сохраняет исторический характер сооружения.

Вычислять вместо аппроксимировать — с RSTAB в пространственной 3D-модели

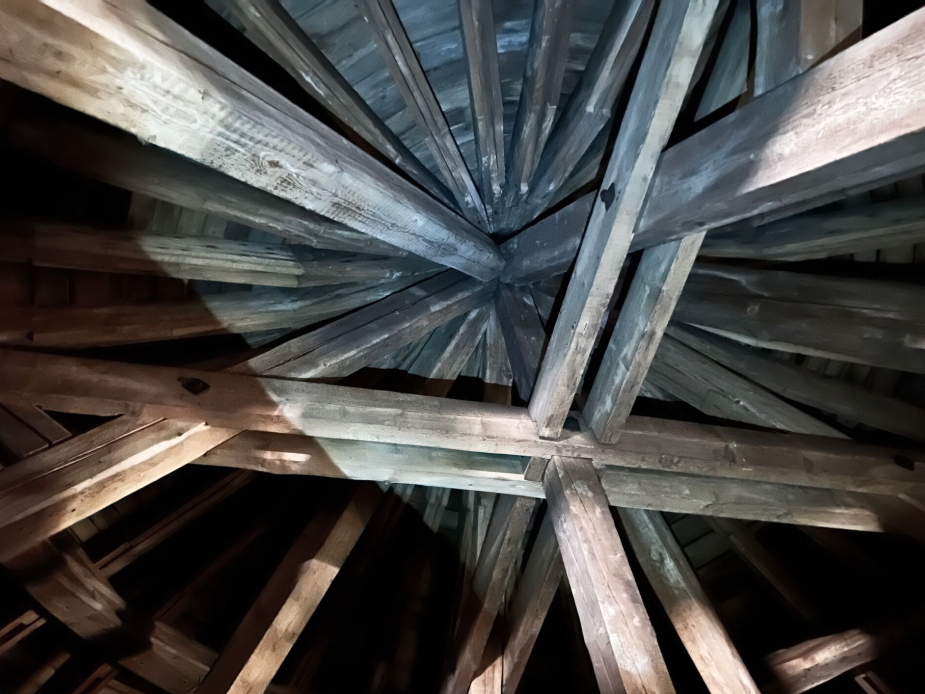

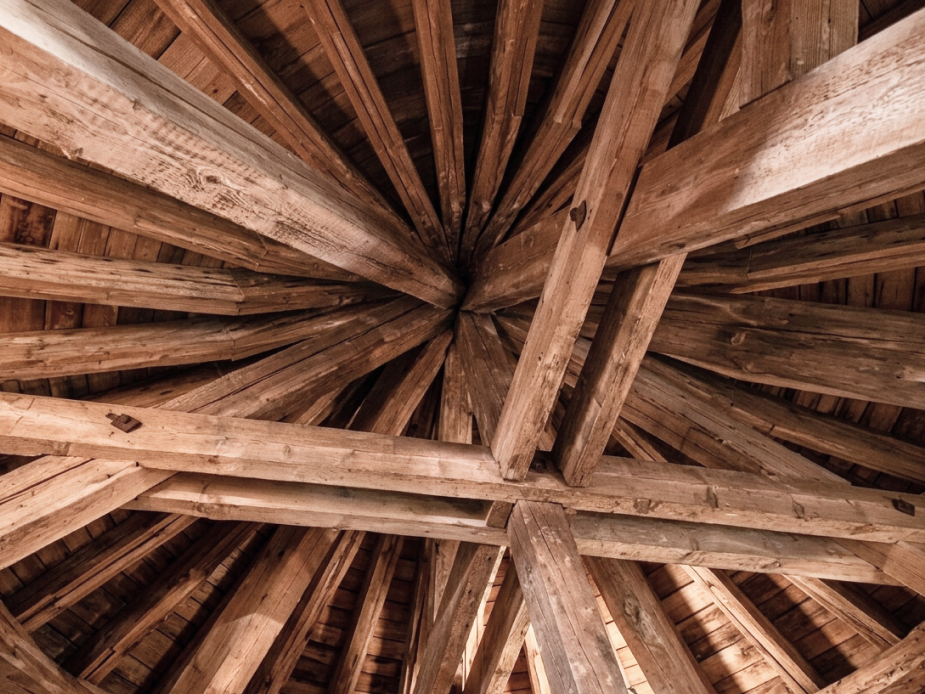

При расчёте кровельной конструкции кухни-турма преимущество детального трёхмерного расчёта в RSTAB проявилось особенно ясно. Историческую, местами криволинейную геометрию несущей конструкции невозможно было бы адекватно учесть с помощью упрощённых 2D-подходов.

С помощью RSTAB всю кровельную конструкцию удалось отобразить как пространственную стержневую модель — включая реальные условия опирания и соединения через жёсткости пружин. Такое сочетание точности модели и расчёта по нормам сделало подтверждение несущей способности надёжным и понятным: можно было уверенно доказать как несущую способность каждого отдельного элемента, так и глобальное несущие поведение системы при соблюдении действующих норм.

С помощью RSTAB мы подробно смоделировали конструкцию крыши в трехмерном изображении.

Это позволяет обеспечить нормативное доказательство несущей способности и глобального поведения конструкции.

Патрик Хаук ALS Ingenieure GmbH & Co. KG

Важные базовые функции: передавать жёсткости пружин и реакции опор

Помимо применения в проекте, программное обеспечение Dlubal приносит команде ALS Ingenieure ощутимую пользу прежде всего в повседневной работе: повторяющиеся задачи выполняются быстрее, более стандартизированно и с меньшими ручными затратами. Особое значение при этом имеют две функции:

• Жёсткости пружин для соединений и опор (RSTAB): Для бюро эта функция незаменима при моделировании исторических кровельных конструкций. Реальные граничные условия и частично податливые соединения между элементами можно дифференцированно учитывать — реалистичный расчёт существующих конструкций без этой функции был бы почти невозможен.

• Передавать реакции опор (RFEM): В расчёте массивных конструкций эта функция — настоящий экономитель времени: опорные реакции из одной частной модели можно напрямую передавать как нагрузки в последующую модель. Этапы работы, которые иначе вручную занимали бы несколько часов, таким образом автоматизируются — рабочий процесс остаётся быстрым и понятным.
