Как инженер Ипполит Сагбо с помощью RFEM сэкономил половину затрат на строительство

RFEM как мост между проектированием конструкций и практическим выполнением

Решающим моментом в этом кейсе была не просто расчётная задача. RFEM служил интерфейсом и связующим звеном между проектированием конструкций и строительством стальных конструкций. Благодаря 3D-моделированию в RFEM планирование и практика могли быть объединены в одной общей, надежной модели. Программное обеспечение поддерживало сотрудничество особым образом: строитель принёс с собой конструктивный опыт, а проектировщик конструкций мог напрямую в RFEM проверять варианты вчитываемым образом.

Таким образом, предварительная оценка была преобразована в оптимизированное решение. В результате получена не только безопасная, но и экономически выгодная конструкция. Именно это и есть основное достижение, которое клиент связывает с решениями Dlubal.

Оптимизация вместо простого доказательства – С RFEM в 3D-модели

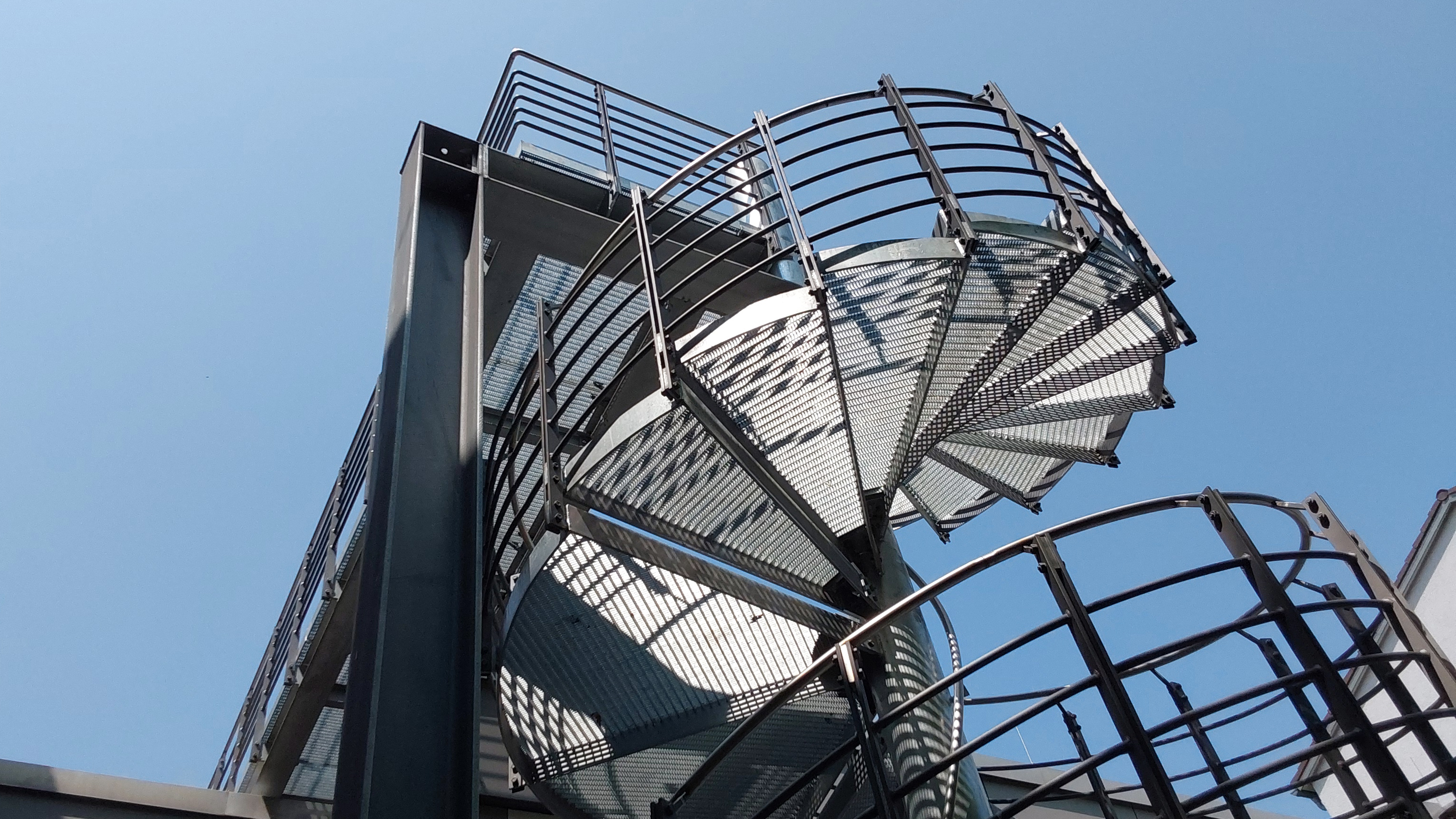

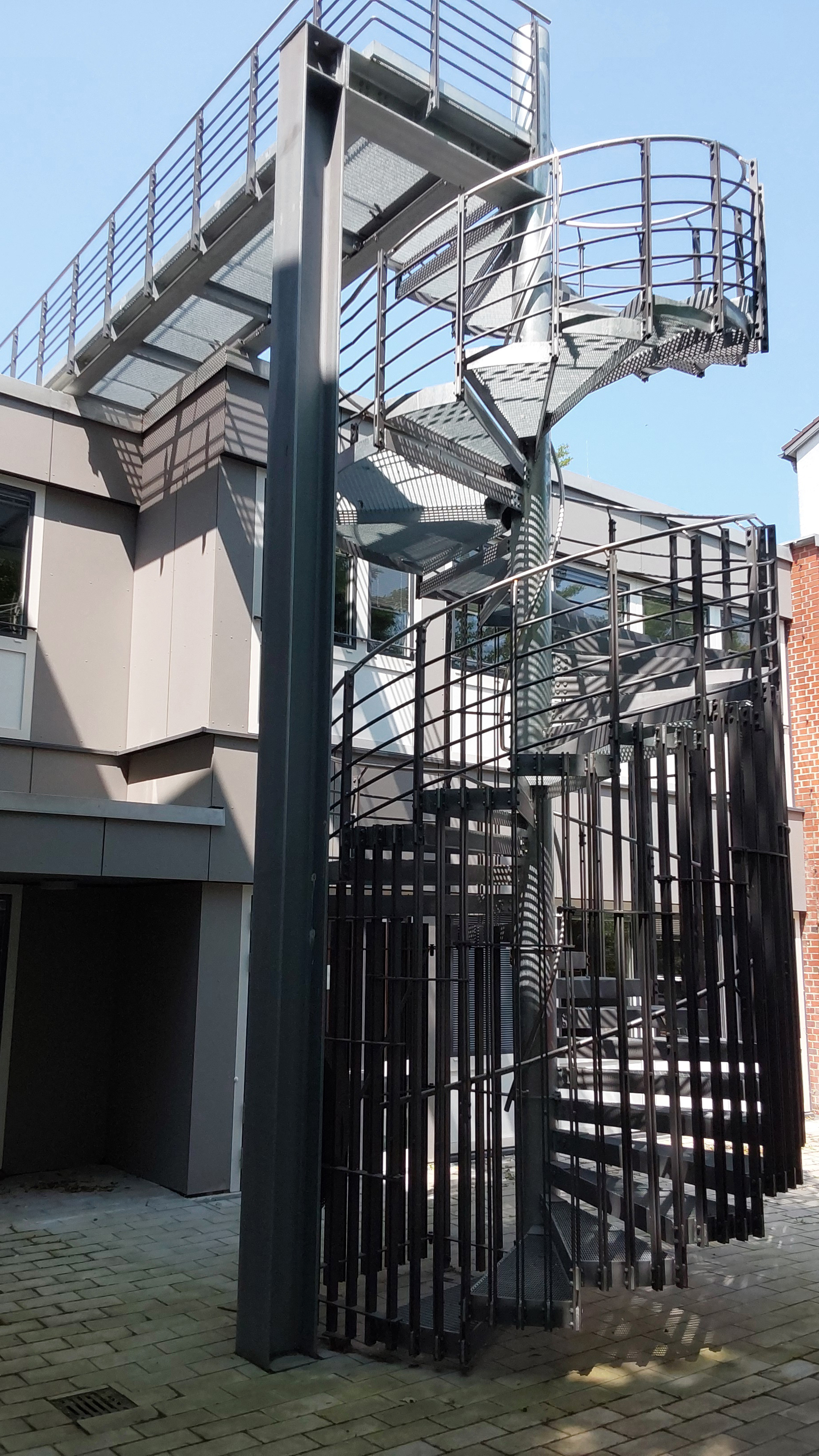

На примере стальной лестницы Евангельской церкви очень ясно проявилось преимущество детального 3D-расчёта в RFEM. Температурное влияние было учтено, но оно привело к ненужным стеснениям и, следовательно, к чрезмерно массивной конструкции.

С помощью RFEM лестница была изображена как 3D-система, включая конструктивные детали, такие как длинные отверстия, что позволило максимально уменьшить стеснения от изменения температуры. Эта комбинация точности модели и доказуемости с помощью Dlubal сделала оптимизацию надёжной и привела к чёткому результату: из 350 000 € стало 150 000 € — экономия более 50 % для заказчика.

С Dlubal моя продуктивность выросла

Я использую RFEM и RSECTION из-за их точности, эффективности и удобства использования.

Dipl.-Ing. Univ. Hippolyte Sagbo SAGBO INGENIEURE

Посмотреть видео

Важные основные функции: Протокол печати и передача нагрузки (прием реакций опор)

Помимо таких проектных рычагов, RFEM приносит клиенту ощутимую выгоду в повседневной работе: повторяющиеся задачи выполняются быстрее, стандартизированно и с меньшими ручными усилиями. Две функции выступают здесь на переднем плане:

• Протокол печати (RFEM 6): Клиент работает со стандартным файлом RFEM, включая предопределённый протокол печати (например, для перекрытий), и использует этот шаблон повторно — например, для железобетонных перекрытий. По словам клиента, в RFEM 6 протокол стал значительно эффективнее, чем раньше, что ускоряет и упрощает документацию.

• Передача нагрузки / „прием реакций опор“: Для него эта функция является настоящим экономителем времени, потому что она автоматизирует этапы работы, которые в противном случае занимали бы «несколько часов» вручную. Это делает процесс передачи нагрузки между моделями/подсистемами значительно удобнее — и рабочий процесс остаётся быстрым и легко воспроизводимым.
