Учет стадий строительства при определении размеров стальных конструкций на примере выбранного покрытия трибун футбольного стадиона

Целью дипломной работы было представить решения, использованные для кровли стадиона, и показать, как учет стадий строительства влияет на значения внутренних сил в элементах конструкции.

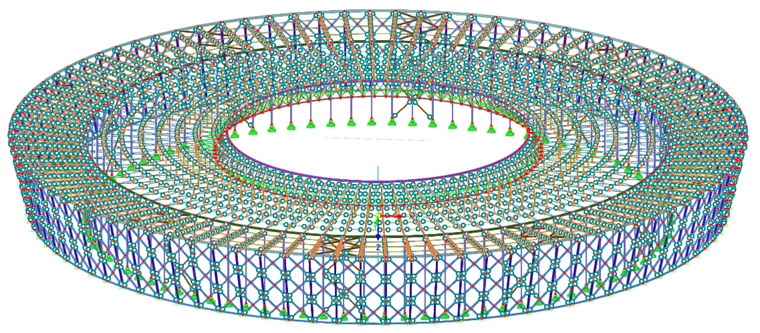

Данный анализ был выполнен на примере выбранного созданного проекта футбольного стадиона. Геометрия здания была определена на основе архитектурной концепции. Объект имеет круглую симметрию, его внешний диаметр составляет 390 м. Промежуточные стойки расположены по кругу диаметром 310 м с угловым шагом 4 градуса, в то время как внешние стойки расположены по кругу диаметром 370 м также с угловым шагом 4 градуса. Промежуточное кольцо опирается на промежуточные стойки, а внешнее кольцо опирается на внешние стойки.

В рамках работы сравнивались нагрузки, а необходимые элементы выбирались из каталогов разных компаний. Затем были выполнены статический и прочный расчет стального прогона, краевых балок, колонны с опорами, а также базы фундамента и ее соединения с колонной. Наконец, были сделаны архитектурные и строительные чертежи здания, а также чертежи крайних балок, колонн с кронштейнами и фундаментов.
