Berücksichtigung der Bauzustände bei der Dimensionierung von Stahlkonstruktionen am Beispiel der gewählten Beplankung der Fußballstadion-Tribünen

Thema der Diplomarbeit war es, Lösungen für die Stadionüberdachung vorzustellen und zu zeigen, wie sich die Berücksichtigung von Bauzuständen auf die Schnittgrößen in den Bauteilen auswirkt.

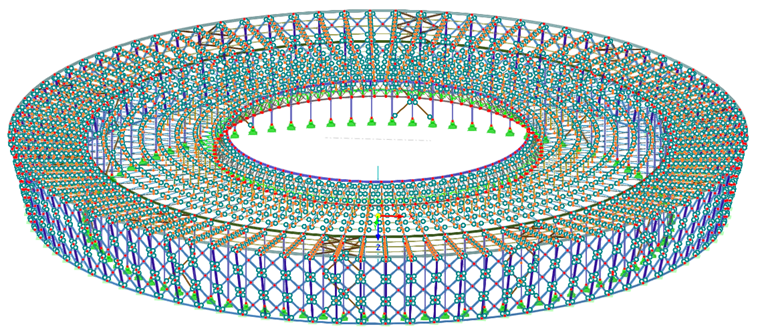

Diese Untersuchung wurde am Beispiel eines ausgewählten erstellten Fußballstadions-Projektes durchgeführt. Die Geometrie des Gebäudes wurde auf Basis des architektonischen Konzepts festgelegt. Das Objekt ist kreissymmetrisch, der Außendurchmesser beträgt 390m. Die mittleren Pfosten sind in einem Kreis mit einem Durchmesser von 310 m in einem Winkelabstand von 4 Grad angeordnet, während die äußeren Pfosten in einem Kreis mit einem Durchmesser von 370 m, ebenfalls in einem Winkelabstand von 4 Grad, angeordnet sind. Der Zwischenring ist auf den Zwischenpfosten gelagert, während der äußere Ring auf den Außenpfosten gelagert ist.

Im Rahmen der Arbeiten wurden Lasten verglichen und die notwendigen Elemente aus Katalogen verschiedener Firmen ausgewählt. Anschließend wurden statische und Festigkeitsberechnungen für die Stahlpfette, den Randträger, die Stütze mit ihren Auflagern sowie den Fundamentfuß und dessen Verbindung zur Stütze durchgeführt. Schließlich wurden Architektur- und Konstruktionszeichnungen des Gebäudes sowie Konstruktionszeichnungen des Randträgers, der Stütze mit Konsolen und des Fundamentfußes angefertigt.
