Uwzględnienie etapów budowy przy wymiarowaniu konstrukcji stalowych na przykładzie wybranego przekrycia trybun stadionu piłkarskiego

Przedmiotem pracy dyplomowej było przedstawienie stosowanych rozwiązań przekryć stadionów oraz ukazanie jak uwzględnienie etapów budowy wpływa na wartości sił wewnętrznych w elementach konstrukcji.

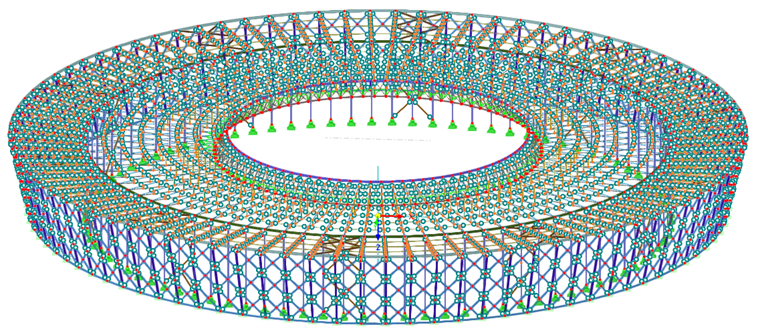

Analizę tę przeprowadzono na przykładzie wybranego stworzonego projektu stadionu piłkarskiego. Geometrię budynku określono na podstawie koncepcji architektonicznej. Obiekt jest kołowo symetryczny, średnica zewnętrzna wynosi 390m. Słupy pośrednie rozmieszczone są po okręgu o średnicy 310m w odstępie kątowym równym 4 stopnie, natomiast słupy zewnętrzne rozmieszczone są na planie okręgu o średnicy 370m, w odstępie kątowym również wynoszącym 4 stopnie. Na słupach pośrednich oparto pierścień pośredni, zaś na zewnętrznych - pierścień zewnętrzny.

W ramach pracy zestawione zostały obciążenia oraz dobrano niezbędne elementy z katalogów różnych firm. Następnie wykonane zostały obliczenia statyczno-wytrzymałościowe kolejno płatwi stalowej, belki krawędziowej, słupa wraz ze wspornikami oraz stopy fundamentowej i jej połączenia ze słupem. Na koniec wykonano rysunki architektoniczno - budowlane budynku oraz rysunki konstrukcyjne belki krawędziowej, słupa ze wspornikami oraz stopy fundamentowej.
