Zohlednění fází výstavby při dimenzování ocelových konstrukcí na příkladu vybraného zastřešení tribun fotbalového stadionu

Předmětem diplomové práce bylo představit řešení používaná při zastřešení stadionů a ukázat, jaký vliv má zohlednění fází výstavby na hodnoty vnitřních sil v konstrukčních prvcích.

Autor	Mateusz Bartos
Vysoká škola	Technická univerzita ve Vratislavi, Polsko Fakulta stavební

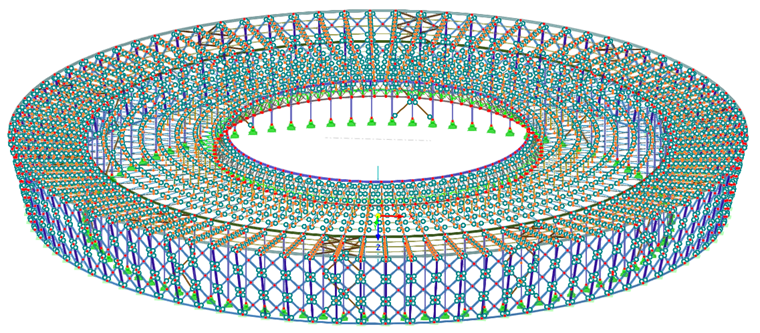

Simulace procesu výstavby ocelové konstrukce pro zastřešení fotbalové tribuny.

Střecha fotbalové tribuny

Předmětem diplomové práce bylo představit řešení použitá pro zastřešení stadionu a ukázat, jaký vliv má zohlednění fází výstavby na hodnoty vnitřních sil v konstrukčních prvcích.

Tato analýza byla provedena na příkladu vybraného projektu fotbalového stadionu. Geometrie budovy byla stanovena na základě architektonického konceptu. Objekt je kruhově symetrický, vnější průměr je 390m. Mezilehlé sloupy jsou uspořádány v kruhu o průměru 310 m s úhlovou vzdáleností 4 stupňů, zatímco vnější sloupy jsou uspořádány do kruhu o průměru 370 m také v úhlové vzdálenosti 4 stupňů. Mezikruží je podepřeno na mezilehlých sloupcích, zatímco vnější prstenec je podepřen na vnějších sloupcích.

V rámci práce byla porovnána zatížení a vybrány potřebné prvky z katalogů různých firem. Poté byly provedeny statické a pevnostní výpočty ocelové vaznice, krajního nosníku, sloupu s jeho podpěrami a základové patky a jeho připojení ke sloupu. Nakonec byly vytvořeny architektonické a konstrukční výkresy budovy a také konstrukční výkresy krajního nosníku, sloupu s konzolami a základové patky.

Stahování

Diplomová práce 000513 | Zohlednění fází výstavby při navrhování ocelových konstrukcí na příkladu vybraného zastřešení tribun fotbalového stadionu

30,59 MB

;
