Ветровые нагрузки на мембранных конструкциях после проведения CFD моделирования ветровых воздействий

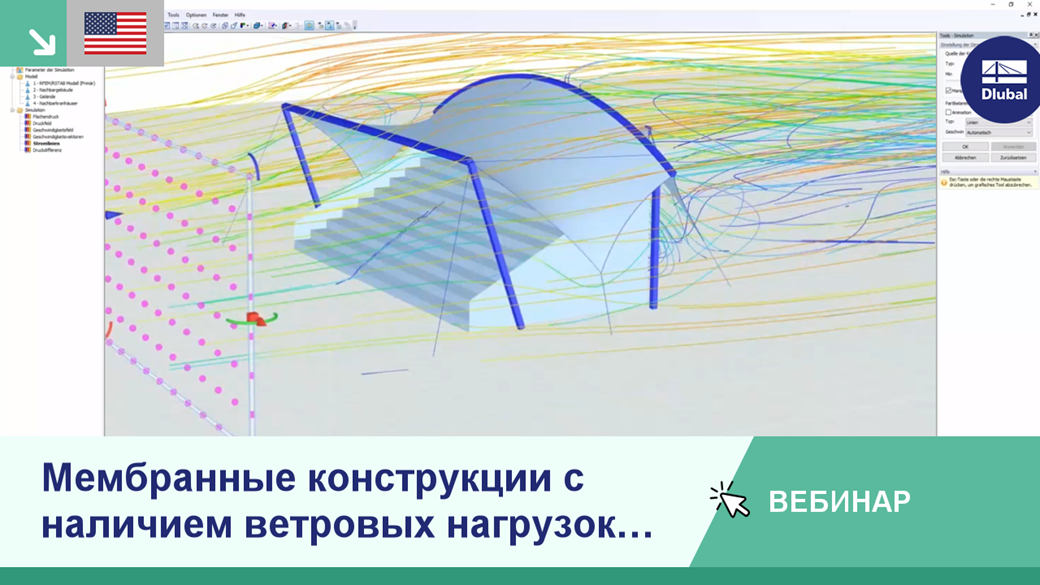

В данном вебинаре показывается, каким образом можно посредством CFD моделирования ветра определить в программе RFEM ветровые нагрузки, действующие на мембранных конструкциях.
Ветровые нагрузки на мембранных конструкциях после проведения CFD моделирования ветровых воздействий
2020-03-24
15:00 - 16:15 CET
Бесплатно
Вебинар | Ветровые нагрузки на мембранных конструкциях после проведения CFD моделирования ветровых воздействий
В данном вебинаре показывается, каким образом можно посредством CFD моделирования ветра определить в программе RFEM ветровые нагрузки, действующие на мембранных конструкциях.
Расписание
00:00
Вступление
04:00
Моделирование кровли трибуны, включая нагрузку (постоянная нагрузка, снег)
46:40
Создание ветровой нагрузки на основе CFD
55:00
Сочетание нагрузок
1:03:20
Расчет на устойчивость в модуле RF-STABILITY
1:07:20
Расчет стержня в модуле RF-STEEL EC3
1:10:10
Учет дополнительных объектов, влияющих на поток ветра
Скачивание модели из вебинара
Файл модели, представленной в данном вебинаре, находится в ниже приведенном разделе «Модели для скачивания». Благодаря нему, вы сможете, даже после окончания вебинара, снова пройти все шаги работы прямо на использованной модели.
Канатные и мембранные элементы считаются очень тонкими и эстетичными конструкциями. Отчасти очень сложные формы с двойной кривизной можно найти с помощью подходящих алгоритмов поиска формы. Одним из возможных решений является поиск формы через равновесие между поверхностным напряжением (заданное предварительное напряжение и дополнительные нагрузки, например, собственный вес, давление и т.д.) и заданными граничными условиями.
В процессе поиска формы в модуле RF-FORM-FINDING угловые узлы конечных элементов мембранной поверхности перемещаются в пространстве до тех пор, пока заданное поверхностное напряжение не будет в равновесии с граничными условиями. Diese Verschiebung erfolgt unabhängig von der Elementgeometrie. Da diese freie Verschiebung bei Elementen mit vier Eckpunkten eine räumliche Drillung der Elementebene hervorrufen kann und dann die Gültigkeitsgrenzen der Berechnung nicht mehr eingehalten sind, sind für Formfindungssysteme generell Dreieckselemente zu empfehlen. Dreieckselemente bleiben unabhängig von der Verschiebung der Eckknoten eben und in den Anwendungsgrenzen der Berechnung.
Процесс поиска формы в программе RFEM ищет состояние равновесия, в котором заданное предварительное напряжение мембран и предварительное напряжение или изменение длины вантовых элементов с граничными реакциями находятся в равновесии. Hierbei gibt das Programm die Möglichkeit, einen isotropen oder einen orthotropen Vorspannungszustand für die Membranen zu definieren.
В программе RFEM предлагается возможность соединить поверхности с жесткостью типа «Мембрана» или «Мембранно-ортотропная» с моделями материала «Изотропная нелинейная упругая 2D/3D» и «Изотропная пластическая 2D/3D» (дополнительный модуль Требуется модуль RF-MAT NL ).
что позволяет моделировать нелинейные свойства материала при растяжении, например, для ETFE-плёнок.
Активация 'Показать поиск формы' в контекстном меню приведет к автоматическому предварительному поиску формы, который основывается на сохранённых характеристиках поиска формы, при изменении конструкции мембранных поверхностей. Данный интерактивный графический режим имеет свою основу в методе плотности силы.
При активации флажка 'Топология на форме поиска формы' в Навигаторе проектов - Отображение, изображение модели оптимизируется на основе геометрии поиска формы. Таким образом, будут, например, нагрузки всегда отображаться в соответствии с деформированной конструкцией.
Аддон Поиск формы находит оптимальную форму стержней, на которые действуют нормальные силы, и моделей поверхностей, подверженных растяжению. Форма определяется равновесием между нормальной силой стержня или мембранным напряжением и существующими граничными условиями.
