Membrankonstruktionen mit Windlasten aus CFD-Windsimulation
24. März 2020
15:00 - 16:15 Uhr MEZ
Kostenlos
Webinar | Membrankonstruktionen mit Windlasten aus der CFD-Windsimulation
In diesem Webinar wird gezeigt, wie Windlasten in RFEM für Membrankonstruktionen mittels CFD-Windsimulationen ermittelt werden können.
Zeitplan
00:00
Einleitung
04:00

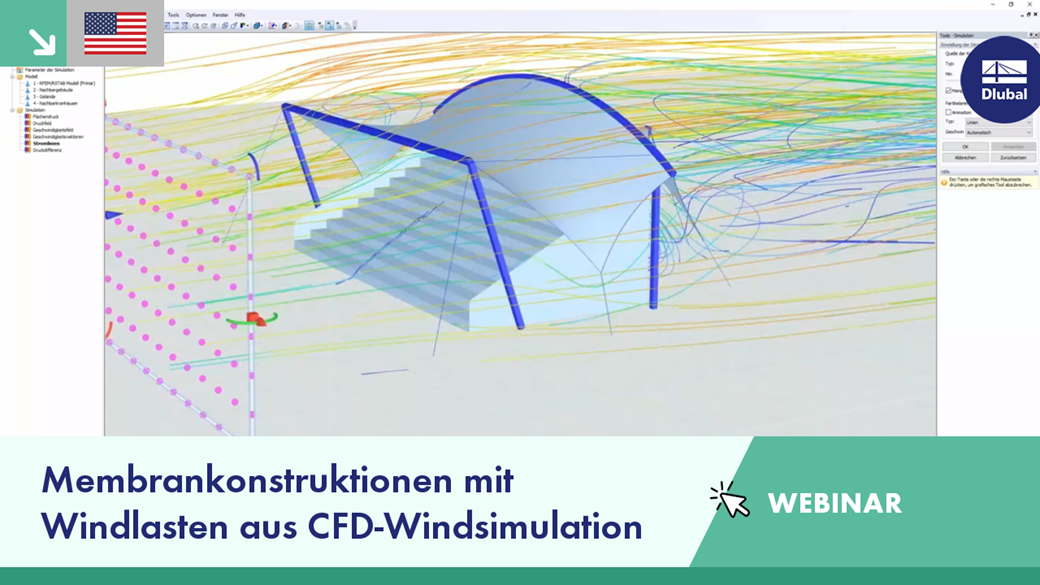

Modellierung eines Tribünendachs inkl. Belastung (Eigengewicht, Schnee)
46:40
Windlastgenerierung auf CFD-Basis
55:00
Kombination der Belastungen
1:03:20
Stablilitätsanalyse in RF-STABIL
1:07:20
Stabbemessung in RF-STAHL EC3
1:10:10
Berücksichtigung zusätzlicher Körper mit Einfluss auf die Windströmung
Präsentationsmodell zum Download
Die im Webinar verwendeten Modelle sind nachfolgend unter Modelle zum Download zu finden. Dadurch wird es Ihnen ermöglicht, das Webinar nach der Präsentation Schritt für Schritt eigenständig mit dem bereitgestellten Modell zu verfolgen.
Seil- und Membrankonstruktionen gelten als sehr schlanke und ästhetische Baukonstruktionen. Die teils sehr komplexen doppelt gekrümmten Formen können über geeignete Formfindungsalgorithmen gefunden werden. Ein möglicher Lösungsansatz ist hier zum Beispiel die Formensuche über das Gleichgewicht zwischen der Oberflächenspannung (vorgegebene Vorspannung und zusätzliche Last wie Eigengewicht, Druck etc.) und den gegebenen Randbedingungen.
Der Formfindungsprozess mit RF-FORMFINDUNG verschiebt die Eckknoten der FE-Elemente von einer Membranfläche im Raum bis die definierte Oberflächenspannung im Gleichgewicht mit den Randreaktionen steht. Diese Verschiebung erfolgt unabhängig von der Elementgeometrie. Da diese freie Verschiebung bei Elementen mit vier Eckpunkten eine räumliche Drillung der Elementebene hervorrufen kann und dann die Gültigkeitsgrenzen der Berechnung nicht mehr eingehalten sind, sind für Formfindungssysteme generell Dreieckselemente zu empfehlen. Dreieckselemente bleiben unabhängig von der Verschiebung der Eckknoten eben und in den Anwendungsgrenzen der Berechnung.
Der Formfindungsprozess in RFEM sucht einen Gleichgewichtszustand, bei dem die definierten Vorspannungen der Membranen und die Vorspannungen beziehungsweise Längenänderungen der Seilelemente mit den Randreaktionen im Gleichgewicht stehen. Hierbei gibt das Programm die Möglichkeit, einen isotropen oder einen orthotropen Vorspannungszustand für die Membranen zu definieren.
In RFEM besteht die Option zur Kopplung von Flächen mit dem Steifigkeitstypen „Membran“ und „Membran-Orthotrop“ mit den Materialmodellen „Isotrop nichtlinear elastisch 2D/3D“ und „Isotrop plastisch 2D/3D“ (Zusatzmodul RF-MAT NL erforderlich).
Diese Funktionalität erlaubt die Simulation des nichtlinearen Dehnungsverhaltens von z. B. ETFE-Folien.
Mit Aktivierung der Option 'Form anzeigen' im Kontextmenü wird bei Strukturänderungen von Membranflächen eine automatische vorläufige Formfindung anhand der hinterlegten Formfindungseigenschaften durchgeführt. Dieser interaktive Grafikmodus basiert auf der Kraftdichte-Methode.
Durch die aktivierte Option 'Topologie auf der Formfindungsform' im Projekt-Navigator - Zeigen erfolgt eine optimierte Modelldarstellung auf Basis der Formfindungsgeometrie. Dabei werden bspw. die Lasten auf das verformte System bezogen angezeigt.
Lassen Sie Ihr Modell präzise und schnell programmübergreifend analysieren sowie berechnen. Sobald Sie die Analyse in den Schnittstellenprogrammen starten, läuft ein Stapelverarbeitungsprozess ab. Dieser stellt sämtliche Stab-, Flächen- und Volumendefinitionen des RFEM- oder RSTAB-Modells jeweils gedreht und mit allen relevanten Beiwerten in den numerischen Windkanal von RWIND 2. Dort wird das Modell analysiert und die resultierenden Oberflächendrücke werden als FE-Netzknotenlasten bzw. Stablasten in die jeweiligen Lastfälle bei RFEM bzw. RSTAB zurückgebracht. Sie können diese mit RWIND-Lasten versehenen Lastfälle berechnen und einfach mit anderen Lasten in Lastkombinationen und Ergebniskombinationen zusammenführen.
Das Add-On Formfindung sucht eine optimale Form von normalkraftbelasteten Stäben und zugbelasteten Flächenmodellen. Die Form wird dabei über das Gleichgewicht zwischen der Stabnormalkraft bzw. der Membranspannung und den vorhandene Randbedingungen ermittelt.
