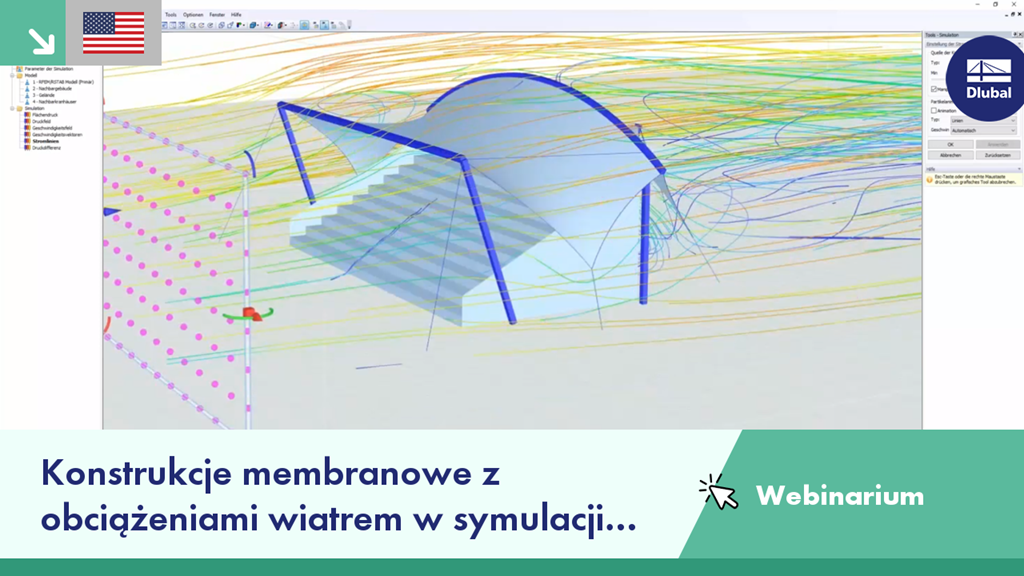

Konstrukcje membranowe z obciążeniami wiatrem w symulacji przepływu wiatru CFD
2020-03-24
15:00 - 16:15 CET
Bezpłatnie
Webinarium | Konstrukcje membranowe z obciążeniem wiatrem z symulacji wiatru CFD
Webinarium to pokazuje, w jaki sposób można określić obciążenia wiatrem w programie RFEM dla konstrukcji membranowych za pomocą symulacji wiatru CFD.
Program
00:00
Wstęp
04:00
Modelowanie dachu trybuny wraz z obciążeniem (ciężar własny, śnieg)
46:40
Generowanie obciążenia wiatrem na podstawie CFD
55:00
Kombinacja obciążeń
1:03:20
Analiza stateczności w RF-STABILITY
1:07:20
Wymiarowanie prętów w RF-STEEL EC3
1:10:10
Uwzględnienie dodatkowych obiektów, które mają wpływ na przepływ wiatru
Model do pobrania
Poniżej, w zakładce Modele do pobrania, znajdą Państwo model(e) wykorzystane w webinarium. Model pozwoli samodzielnie prześledzić webinarium krok po kroku, już po zakończeniu prezentacji.
Konstrukcje kablowe i konstrukcje membranowe są uważane za bardzo smukłe i estetyczne. Die teils sehr komplexen doppelt gekrümmten Formen können über geeignete Formfindungsalgorithmen gefunden werden. Ein möglicher Lösungsansatz ist hier zum Beispiel die Formensuche über das Gleichgewicht zwischen der Oberflächenspannung (vorgegebene Vorspannung und zusätzliche Last wie Eigengewicht, Druck etc.) und den gegebenen Randbedingungen.
Znajdowanie kształtu w RF-FORM-FINDING przesuwa węzły narożne elementów ES powierzchni membranowej w przestrzeni do momentu, aż zdefiniowane naprężenie powierzchniowe znajdzie się w równowadze z warunkami brzegowymi. Diese Verschiebung erfolgt unabhängig von der Elementgeometrie. Da diese freie Verschiebung bei Elementen mit vier Eckpunkten eine räumliche Drillung der Elementebene hervorrufen kann und dann die Gültigkeitsgrenzen der Berechnung nicht mehr eingehalten sind, sind für Formfindungssysteme generell Dreieckselemente zu empfehlen. Dreieckselemente bleiben unabhängig von der Verschiebung der Eckknoten eben und in den Anwendungsgrenzen der Berechnung.
Proces znajdowania kształtu w programie RFEM ma na celu znalezienie stanu równowagi, w którym zdefiniowane wstępne naprężenie membran oraz zmiany naprężenia lub długości elementów kabla z reakcjami granicznymi są w równowadze. Hierbei gibt das Programm die Möglichkeit, einen isotropen oder einen orthotropen Vorspannungszustand für die Membranen zu definieren.
W programie RFEM istnieje możliwość łączenia powierzchni o typach sztywności "Membrana" i "Membrana ortotropowa" z modelami materiałowymi "Izotropowy nieliniowy sprężysty 2D/3D" i "Izotropowy plastyczny 2D/3D" (moduł dodatkowy (RF-MAT NL ).
Ta funkcja umożliwia symulację nieliniowych odkształceń np. folii ETFE.
Włączenie opcji 'Pokazać znajdowanie kształtu' w menu kontekstowym powoduje automatyczne wstępne znajdowanie kształtu zgodnie z zapisanymi właściwościami znajdowania kształtu w przypadku zmiany konstrukcji powierzchni membranowych. Ten interaktywny tryb graficzny jest oparty na metodzie gęstości sił.
Po aktywowaniu opcji 'Topologia na formie form-finding' w Nawigatorze projektu - Wyświetlanie, model jest optymalizowany w oparciu o geometrię form-finding. Na przykład obciążenia są wyświetlane w odniesieniu do odkształconego układu.
Rozszerzenie Form-Finding znajduje optymalny kształt prętów poddanych działaniu sił osiowych i modeli powierzchniowych obciążonych rozciąganiem membranowym. Kształt jest określany na podstawie równowagi między siłą osiową pręta lub naprężeniem membranowym, a istniejącymi warunkami brzegowymi.
