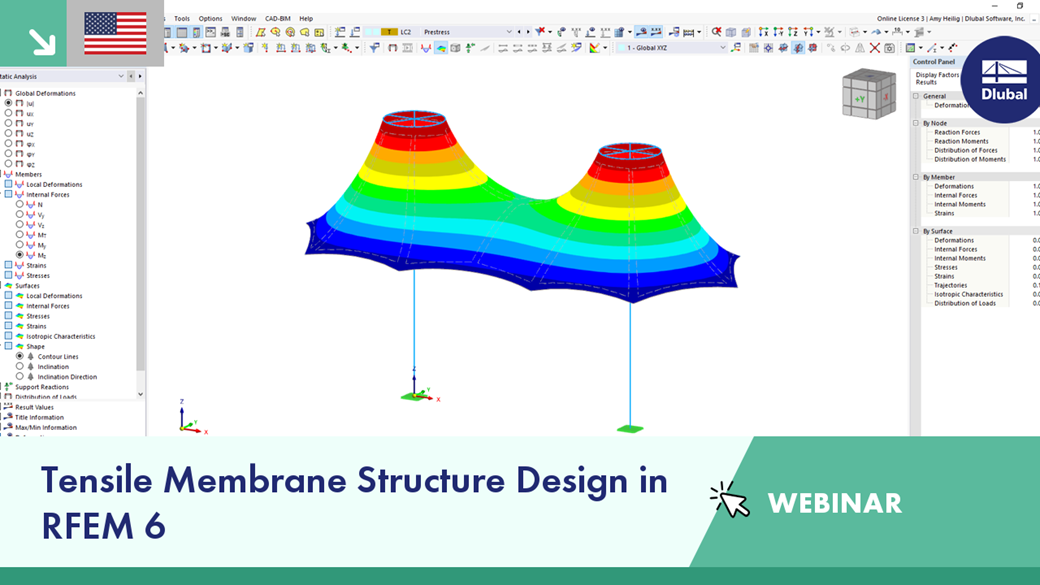

Расчет растянутых мембранных конструкций в программе RFEM 6 (США)

Соблюдение строительных норм и правил, таких как Еврокод, необходимо для обеспечения безопасности, конструктивной целостности и устойчивости зданий и сооружений. Вычислительная гидродинамика (CFD) играет жизненно важную роль в этом процессе, моделируя поведение жидкостей, оптимизируя конструкции и помогая архитекторам и инженерам соответствовать требованиям Еврокода, связанным с расчетом ветровых нагрузок, естественной вентиляцией, пожарной безопасностью и энергоэффективностью. Интегрируя CFD в процесс проектирования, профессионалы могут создавать более безопасные, эффективные и соответствующие требованиям здания, отвечающие самым высоким стандартам строительства и проектирования в Европе.

В вычислительной гидродинамике (CFD) можно смоделировать сложные поверхности, которые не являются полностью твердыми, с использованием пористой или проницаемой среды. Практическими примерами таких конструкций являются ветрозащитные матерчатые конструкции, проволочные сетки, перфорированные фасады и облицовки, ставни, блоки труб (блоки горизонтальных цилиндров) и т.д.

Ветрозащитные конструкции - это особые типы тканевых конструкций, которые защищают окружающую среду от вредных химических частиц, уменьшают ветровую эрозию и помогают поддерживать ценные источники. RFEM и RWIND используются для расчёта ветровой конструкции как одностороннего взаимодействия жидкости с конструкцией (FSI).
В этой статье показано, как проектировать ветрозащитные конструкции с помощью RFEM и RWIND.

По сравнению с дополнительным модулем RF-FORM-FINDING (RFEM 5) в программах:\} были добавлены следующие новые функции:

• Задание всех граничных условий нагрузок для поиска формы в одном загружении
• Сохранение результатов поиска формы в качестве исходного состояния для дальнейшего анализа модели
• Автоматическое придание начального состояния для поиска формы с помощью мастеров комбинаторики ко всем ситуациям нагрузок в расчётной ситуации
• Дополнительные геометрические граничные условия поиска формы для стержней (длина без нагрузки, максимальный вертикальный прогиб, вертикальный прогиб в нижней точке)
• Дополнительные граничные условия определяющей форму нагрузки для стержней (максимальная сила в стержне, минимальная сила в стержне, горизонтальная составляющая растяжения, растяжение на конце i, растяжение на конце j, минимальное растяжение на конце i, минимальное растяжение на конце j)
• Тип материала «Ткань» и «Пленка» в базе данных материалов
• Параллельные поиски формы в одной модели
• Моделирование последовательных состояний поиска формы в увязке с аддоном Расчёт стадий строительства (CSA)

По сравнению с дополнительным модулем RF-/STEEL Warping Torsion (RFEM 5/RSTAB 8) в аддоне Torsional Warping (7 DOF) для RFEM 6/RSTAB 9 были добавлены следующие новые функции:

• Полная интеграция в среду RFEM 6 и RSTAB 9
• 7-я степень свободы учитывается непосредственно при расчёте стержней в RFEM/RSTAB на всей системе
• Больше нет необходимости задавать условия опирания или жесткость пружины для расчёта в упрощённой эквивалентной системе
• Возможна комбинация с другими аддонами, например, для расчёта критических нагрузок потери устойчивости при кручении и потери устойчивости плоской формы изгиба с аддоном для расчетом на устойчивость
• Отсутствие ограничений для тонкостенных стальных профилей (например, можно вычислить идеальный опрокидывающий момент для деревянных балок с массивными сечениями)

По сравнению с дополнительным модулем RF-/DYNAM Pro - Natural Vibrations (RFEM 5/RSTAB 8) в аддоне Модальный анализ для RFEM 6/RSTAB 9 были добавлены следующие новые функции:

• Предустановленные коэффициенты сочетаний для различных нормативов (EC 8, ASCE и т.д.)
• Возможность пренебрежения массами (например, массой фундамента)
• Методы определения количества собственных форм (пользовательские, автоматические - для достижения эффективных модальных коэффициентов масс, автоматические - для достижения максимальной собственной частоты)
• Вывод модальных масс, эффективных модальных масс, коэффициентов модальных масс и коэффициентов участия
• Табличный и графический вывод масс в точках сетки
• Различные варианты масштабирования собственных форм в навигаторе результатов
