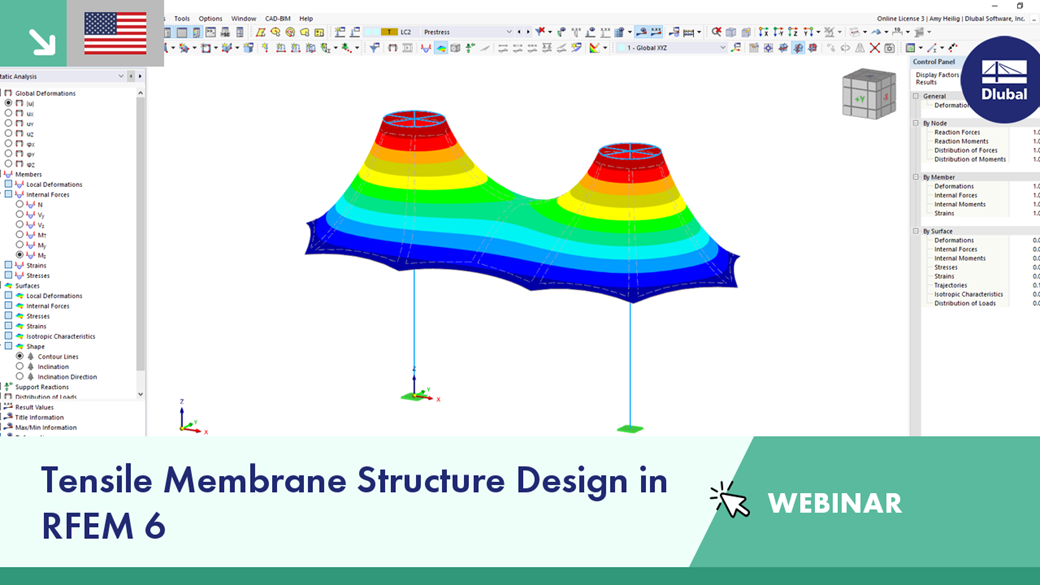

Cálculo de estructuras con membranas tensadas en RFEM 6
Información sobre el seminario web gratuito
"RFEM es todo lo que esperaba y más. Me lo estoy pasando bomba aprendiendo el software y los seminarios web son fantásticos."
Nicholas J. Greven P.Eng.
23. julio 2019
Los seminarios web ofrecen la oportunidad de obtener un conocimiento experto y garantizan que aproveche al máximo sus programas de Dlubal.
Seminario web grabado
Fecha | Hora
Idioma del evento
InglésContenidos
Seminario web gratuito | Cálculo de estructuras con membranas tensadas en RFEM 6
Programa
| 00:00 | Introducción |
| 04:03 | Ejemplo 1: Modelado de cables y flujo de trabajo de búsqueda de forma |
| 18:32 | Análisis estático considerando la forma de búsqueda |
| 21:45 | Ejemplo 2: Flujo de trabajo de modelado de estructuras tensadas |
| 34:15 | Aplicación de carga de búsqueda de forma y revisión de resultados |
| 41:00 | Aplicación de caso de carga dinámica adicional |
| 42:30 | Simulación de cargas de viento con CFD en RWIND 2 |
| 48:22 | Generación de combinación de carga acc. según ASCE 7-16 |
| 50:08 | Entrada de datos de cálculo de acero según hasta AISC 360-16 |
| 53:13 | Revisión de los resultados de análisis y diseño |
| 57:10 | Opciones de informe y gráficos disponibles |
| 1:01:36 | Conclusión |
Modelo de la presentación para descargar
A continuación, en Modelos para descargar, encontrará el modelo(s) utilizado(s) en el seminario web. Esto le permitirá seguir de forma independiente el seminario web paso a paso con el modelo proporcionado después de finalizar la presentación.
Ponente
Amy Heilig, PE
Director general - Oficina de Estados Unidos
Ingeniero de ventas y soporte técnico
Amy Heilig es la directora general de la oficina de Estados Unidos ubicada en Filadelfia, Pensilvania. Además, proporciona soporte técnico y de ventas y continúa ayudando en el desarrollo de los programas de Dlubal Software para el mercado norteamericano.
Palabras clave
Seminario web gratuito Membrana de tela Tela traccionada Estructura con cables Análisis con CFD Simulación de viento Búsqueda de forma Análisis estructural Cálculo de estructuras de acero AISC AISC 360
