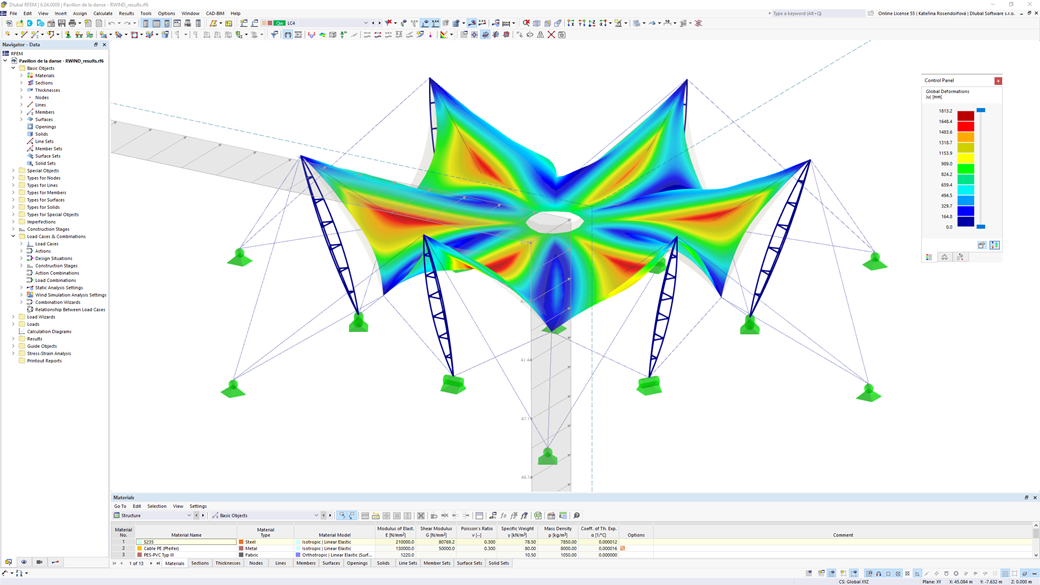

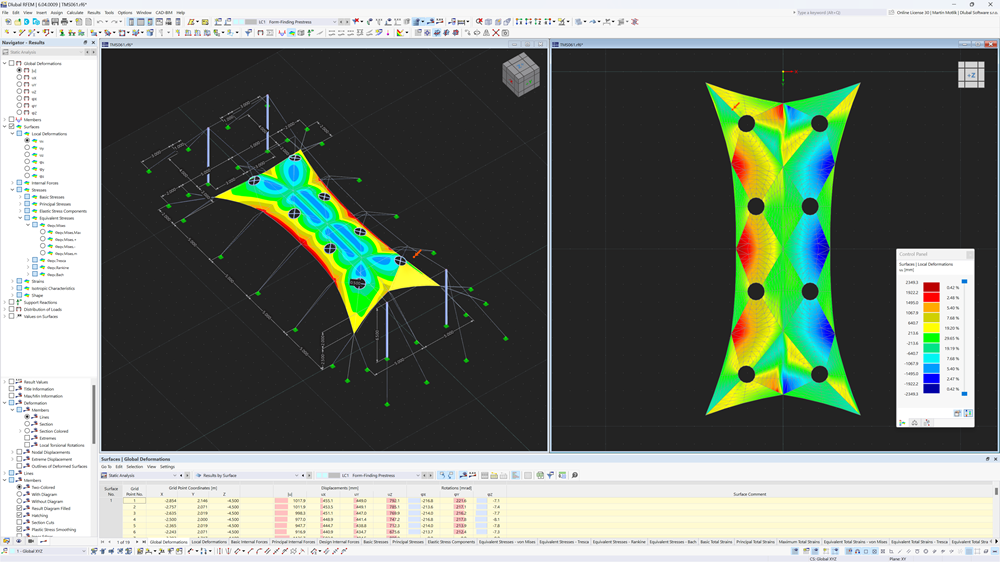

Поиск формы для RFEM 6

Аддон Поиск формы находит оптимальную форму элементов, подверженных воздействию осевых сил и моделей натяжных поверхностей. Программа определяет форму, исходя из равновесия между осевой силой элемента или мембранным напряжением и существующими граничными условиями.

Полученная новая форма модели с условиями приложенной силы доступна в качестве универсального начального состояния для дальнейшего расчета всей конструкции.

Поиск формы мембранных, вантовых и балочных конструкций

Аддон "Поиск формы" находит оптимальную форму стержней, подверженным нормальным силам, и натяжных моделей поверхностей. Полученная форма модели с условиями активной силы используется как универсально применимое начальное состояние для для полного расчёта конструкции.

Аддон "Поиск формы" разработан для поиска оптимальной формы стержней под действием нормальной силы и моделей поверхности, подверженных растяжению.
При поиске формы программа учитывает равновесие между нормальной силой в стержнях или мембранным напряжением в поверхностях и заданными граничными условиями
В результате этого процесса создается новая форма модели с с активными силовыми условиями.
Полученная форма модели предоставляется как универсальная отправная точка для дальнейшего расчета всей несущей конструкции

Аппаратные и системные требования

Поиск формы для RFEM 6

Поиск формы в RFEM 6

Поиск формы для RFEM 6

Поиск формы в RFEM 6

Поиск формы для RFEM 6

Преимущества

Моделирование механического и пневматического предварительного натяжения
Учёт изотропных и ортотропных предварительных напряжений в декартовой или радиальной системах координат
Выявление плоскостей гармонических напряжений, синкластических, антикластических и комбинированных форм

Моделирование многослойных подушек из плёнки с учётом закона идеального газа между слоями
Предоставление общей геометрии модели по заданной форме для определения ветровых нагрузок с помощью дополнительного анализа ветра в цифровой аэродинамической трубе RWIND

Рассчитано с поиском формы для RFEM 6

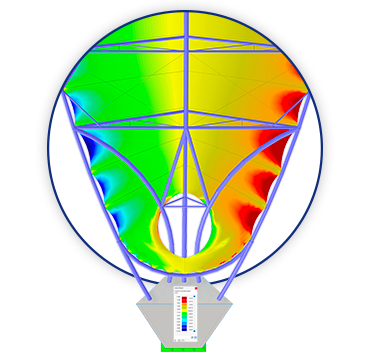

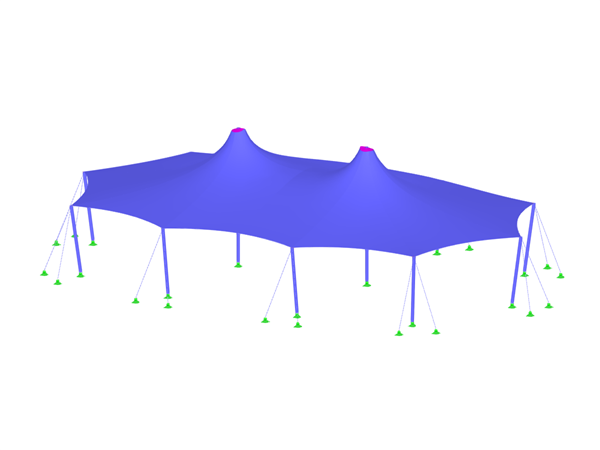

Натяжные мембранные конструкции

Здесь у вас есть возможность скачать модель натяжной мембранной конструкции и открыть ее в программе для расчета конструкций RFEM.

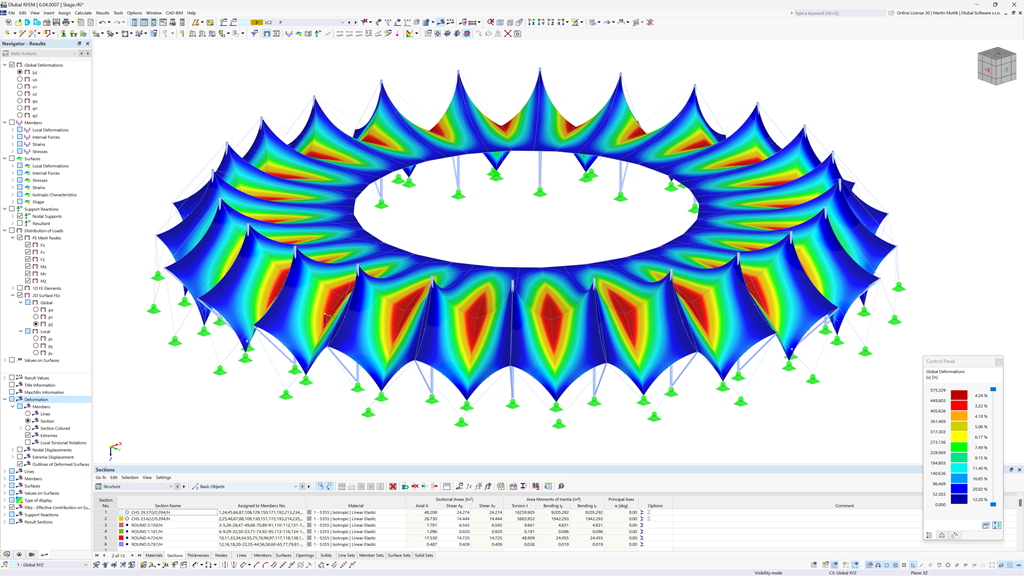

Крыша стадиона из мембран

На этой странице у вас есть возможность скачать модель мембранной кровли стадиона и затем открыть её в программе для расчёта конструкций RFEM.

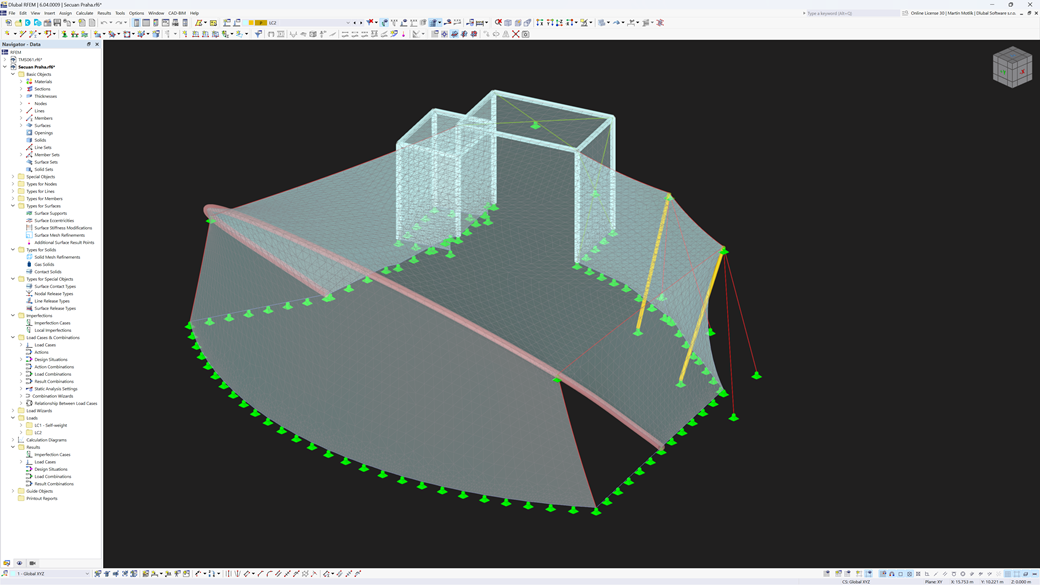

Наклонная асимметричная коническая кровля с опорой на 3D мачту фермы + тросы

Скачайте модель конической кровли с подвесными тросами и откройте ее в программе для расчета конструкций RFEM.

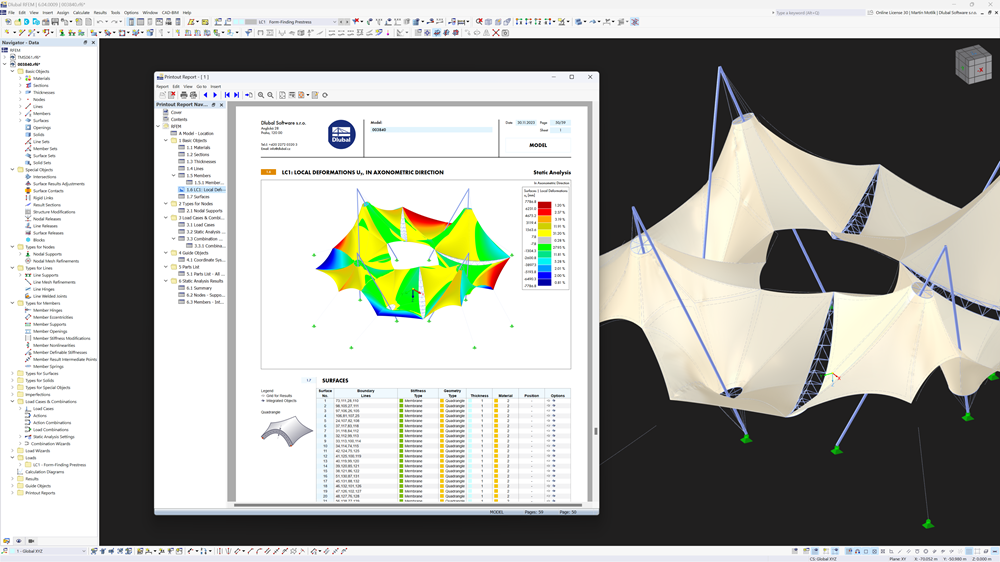

Поиск формы натяжной конструкции из ткани

На данной странице можно скачать модель натяжной конструкции ткани с поиском формы, а затем открыть ее в программе для расчета по МКЭ - RFEM.

другие модели

Ввод данных

При активации аддона Поиск формы в общих данных загружениям с категорией «Предварительное напряжение» из каталога нагрузок на стержни, поверхности и тела присваивается формообразующая роль. Это загружение предварительного напряжения используется для анализа формообразования модели с учетом всех заданных элементов стержней, поверхностей и тел.

Поиск формы осуществляется путем применения специальных нагрузок для формообразования и обычных заданий нагрузок. Нагрузки для формообразования описывают ожидаемое состояние деформаций или усилий после формообразования, в то время как обычные нагрузки описывают внешнее нагружение всей системы.

Подробнее

Вычисление

Вычисление формы выполняется путём смещения геометрии сетки с помощью метода обновлённой референтной стратегии (URS). Этот метод создаёт равновесные формы, которые практически точно соответствуют заданным граничным условиям поиска формы (прогибу, усилию и предварительному напряжению).

Интегральный подход URS учитывает регулярные силы, такие как собственный вес или пневматическое давление, что позволяет вычислять антикластические и синкластические формы для поверхностных или осесимметричных геометрий. На практике доступны два метода: метод натяжения для поверхностных геометрий и проекционный метод для конических геометрий с горизонтальной фиксацией.

Подробнее

Отличная профессиональная поддержка

Я бы хотел поблагодарить всех сотрудников компании Dlubal за отличную, комплексную и профессиональную поддержку и пожелать им много успехов в их дальнейшей работе!

Мощный, простой в использовании, удобный в обучении…

Мы приняли Dlubal в нашей работе и не оглядываемся назад. Мощный, простой в использовании, легкий в обучении, с удивительно простым выводом (после настройки).

Свойства

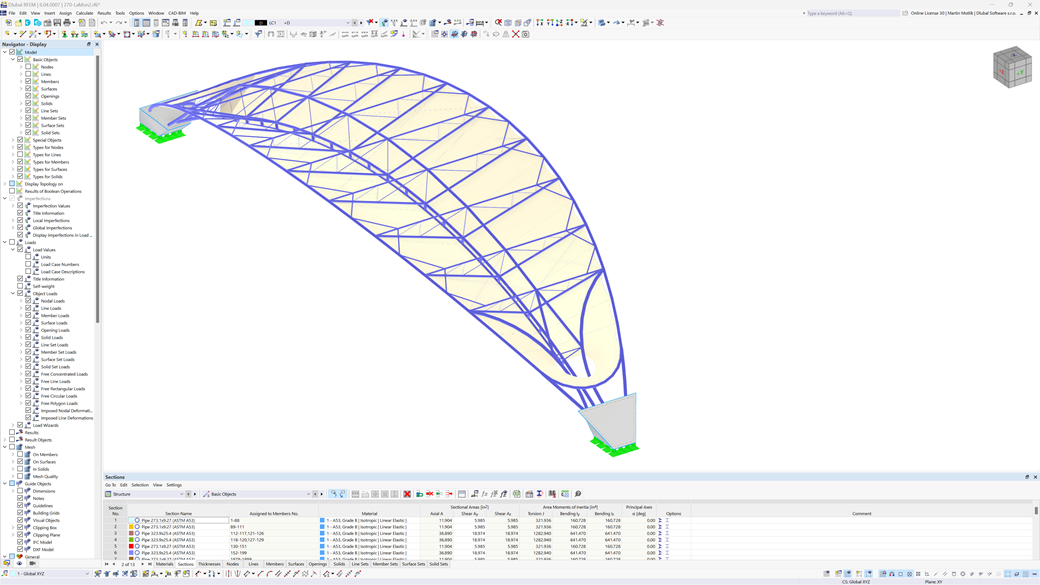

Аддон Поиск формы — это инновационный инструмент для расчёта и проектирования натяжных мембранных и вантовых конструкций, а также сжатых стержневых конструкций. Используя эффективный итерационный метод URS, он позволяет находить оптимальные формы всей системы.

Аддон также поддерживает применение пневматического натяжения с помощью газовых нагрузок ие идеального газа в мембранной оболочке. Геометрические и силовые условия для поиска формы стержневых элементов, а также изотропное и ортотропное предварительное напряжение поверхностей предоставляют широкие возможности для проектирования

Подробнее

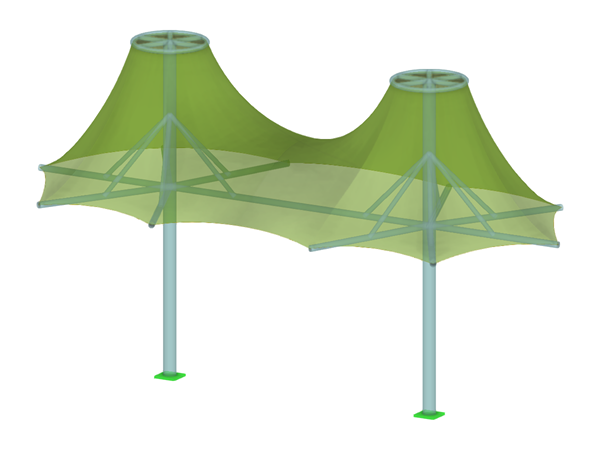

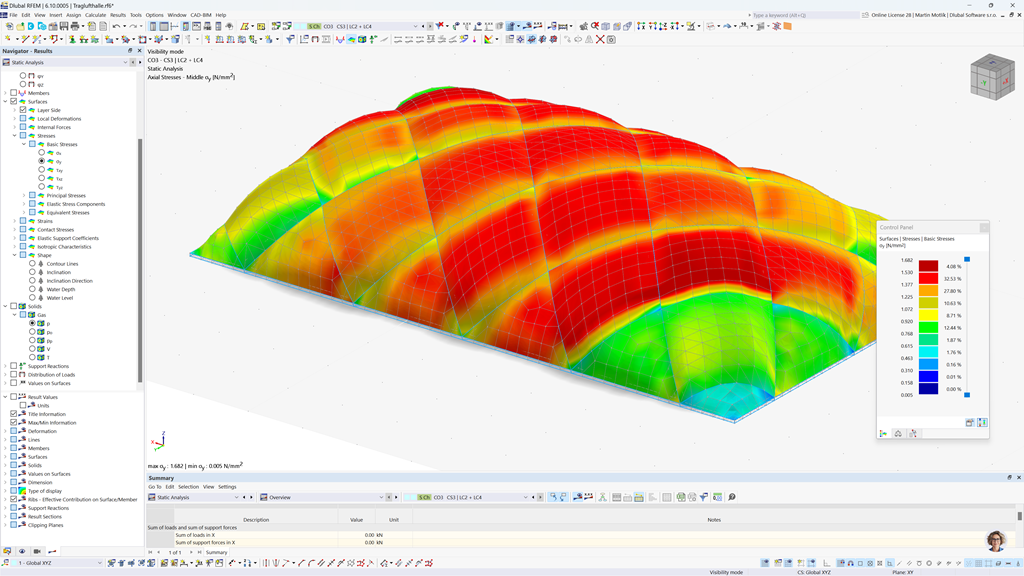

Поиск форм для пневматических конструкций

Дополнение Form-Finding в RFEM 6 позволяет реалистично симулировать конструкции с воздушной поддержкой, определяя их форму на основе равновесия между внутренним предварительным напряжением и внешними давлением.

Это позволяет инженерам задавать начальные условия предварительного напряжения, применять внутреннее давление и генерировать естественную равновесную форму мембранных поверхностей. Эти рассчитанные геометрии затем используются для полного структурного анализа, включая комбинации нагрузок и стадии строительства.

Посмотрите это в действии на нашем бесплатном вебинаре по проектированию пневматических конструкций – от поиска формы до окончательного анализа!

Бесплатный вебинар

Функции

Аддон Поиск формы — это мощный инструмент для создания стабильной формы конических конструкций. Он организует требования на стадии нагрузок, использует изотропные и ортотропные материалы с разным предварительным натяжением, включает нелинейные модели материалов и позволяет выполнять многоступенчатые процессы поиска формы.

Результатом является универсальное начальное состояние с вынужденными деформациями и графической оценкой формы с помощью цветовой шкалы координат и уклонов. Начальное состояние присваивается автоматически, а результаты изображаются в исходном и деформированном состояниях.

Подробнее
