Автономная программа для определения характеристик сечения открытых или замкнутых тонкостенных профилей с помощью расчета напряжений и пластического расчета.

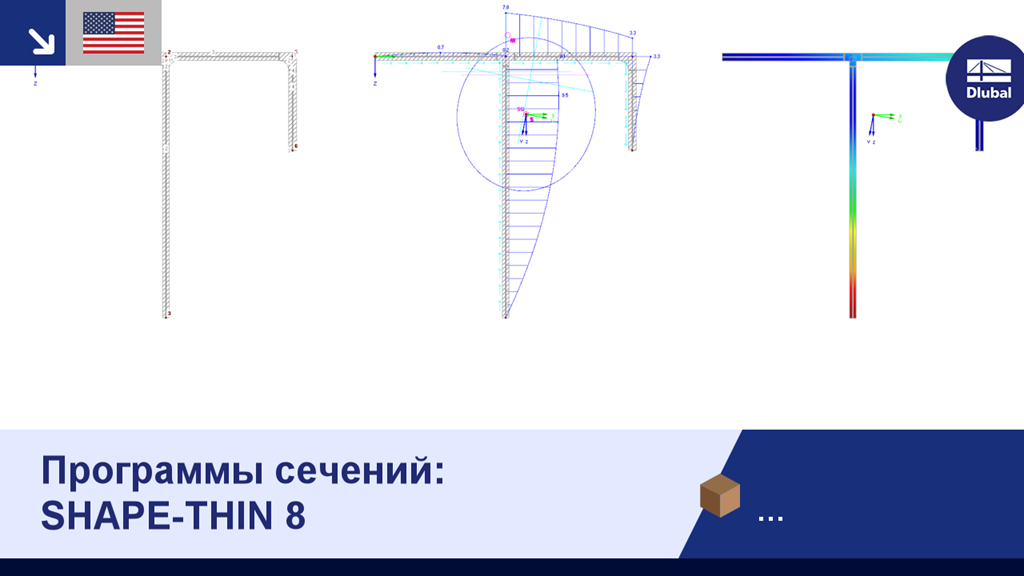

Программы сечения Dlubal: SHAPE-THIN 8
Ссылки
У вас есть какие-нибудь вопросы?
Die Materialzuteilung für hybride DUENQ-Querschnitte lässt sich in RFEM und RSTAB bequem wählen. Voraussetzung dafür ist, dass den Querschnittselementen in DUENQ unterschiedliches Material zugewiesen wurde.
При расчете сечений обычно требуется наличие у сечений различных характеристик. In RFEM und RSTAB sind alle dazu benötigten Werte für normierte Querschnitte in der Querschnittsdatenbank vorhanden und man kann diese zur direkten Bemessung heranziehen. Handelt es sich dagegen um nicht normgerechte Querschnitte, so gibt es mit DUENQ die Möglichkeit, auch diese Querschnitte zu verwenden. Über eine einfache Geometrieeingabe können alle benötigten Querschnittswerte ermittelt werden. In folgendem Beispiel wird die Berechnung der Schubfläche anhand eines konkreten Beispiels durchgeführt.
При расчете сечений стальных профилей по Еврокоду 3, необходимо данное сечение отнести к одному из четырех классов сечения. Die Klassen 1 und 2 ermöglichen eine plastische Bemessung, für die Klassen 3 und 4 sind nur elastische Nachweise zulässig. Кроме несущей способности сечения, необходимо рассчитать также достаточную устойчивость конструктивного элемента.
Das Querschnittsprogramm DUENQ ermittelt die wirksamen Querschnittswerte dünnwandiger Profile gemäß Eurocode 3 und Eurocode 9. В качестве альтернативы, программа позволяет выполнять пластический расчет основных сечений по симплекс-методу. Bei diesem Verfahren werden die plastischen Querschnittsreserven für elastisch ermittelte Schnittgrößen iterativ bestimmt.Folgendes Beispiel beschreibt die wirksamen Querschnittswerte im Bereich einer Ausklinkung eines I-förmigen Walzprofils. Anschließend werden die Ergebnisse mit einer plastischen Analyse verglichen.
.png?mw=512&hash=163dcc8545bad270c8669ae9354bc5c619d606ef)
SHAPE‑THIN определяет эффективные сечения по нормам EN 1993‑1‑3 и EN 1993‑1‑5 для холодногнутых профилей. Дополнительно можно проверить также геометрические условия применимости нормы, указанные в EN 1993-1-3, раздел 5.2.
Влияние местной потери устойчивости пластины рассчитывается по методу приведенной ширины, а возможная потеря устойчивости элементов жесткости (нестабильность) у жестких профилей по норме EN 1993-1-3, раздел 5.5.
Дополнительно можно выполнить итерационный расчёт для оптимизации эффективного сечения.
Вы можете изобразить эффективные сечения графически.
Подробную информацию о расчёте холодногнутых профилей с помощью SHAPE-THIN и RF-/STEEL Cold-Formed Section можно найти в технической статье «Расчёт тонкостенных холодногнутых C-швеллеров по норме EN 1993‑1‑3».
Расчет тонкостенного холодногнутого С-образного профиля по норме EN 1993-1-3 Подробнее о RF-/STEEL Cold-Formed Sections
Все результаты можно легко оценить и визуализировать в численной и графической форме. Функции выбора облегчают более целевую оценку.
Протокол результатов соответствует высоким стандартам {%://#/ru/produkty/programma-rascheta-po-mke/rfem/naznachenije)]] и rstab/rstab-9/chto-takoe-rstab. Все изменения обновляются автоматически.
- Моделирование сечений с помощью элементов, профилей, дуг и точечных элементов
- Расширяемая база данных характеристик материалов, пределов текучести и предельных напряжений
- Характеристики сечений для открытых, замкнутых и несмежных тонкостенных профилей
- Идеальные характеристики сечений, состоящих из различных материалов
- Определение сварных напряжений в угловых швах
- Анализ напряжений, включая расчет первичного и вторичного кручения
- Проверка соотношений c/t
- Эффективные сечения по норме
- EN 1993-1-5 (включая усиленные панели с потерей устойчивости по разделу 4.5)
-
EN 1993-1-3 -
EN 1999-1-1
-
DIN 18800-2
- Классификация по норме
-
EN 1993-1-1
-
EN 1999-1-1
-
- Интерфейс с программой MS Excel для импорта и экспорта таблиц
- Протокол результатов
Можно ли в программе SHAPE-THIN 9 открыть и редактировать сечения, созданные в ее более старых версиях?
У составного сечения в программе SHAPE-THIN площадь сдвига Ay больше, чем общая площадь сечения A. Как это возможно?
Я определил сечения для U180 и плоской стали 30 х 300, однако никак не могу соединить данные сечения, и соответственно программа не может рассчитать смежные сечения.
Из-за неправильной симметрии я никак не могу рассчитать сечение из программы SHAPE-THIN. В чем может заключаться причина неправильной симметрии и как ее устранить?
Чем отличается расчет моментов инерции, когда сечение состоит из нескольких не связанных или соединенных частичных сечений?
