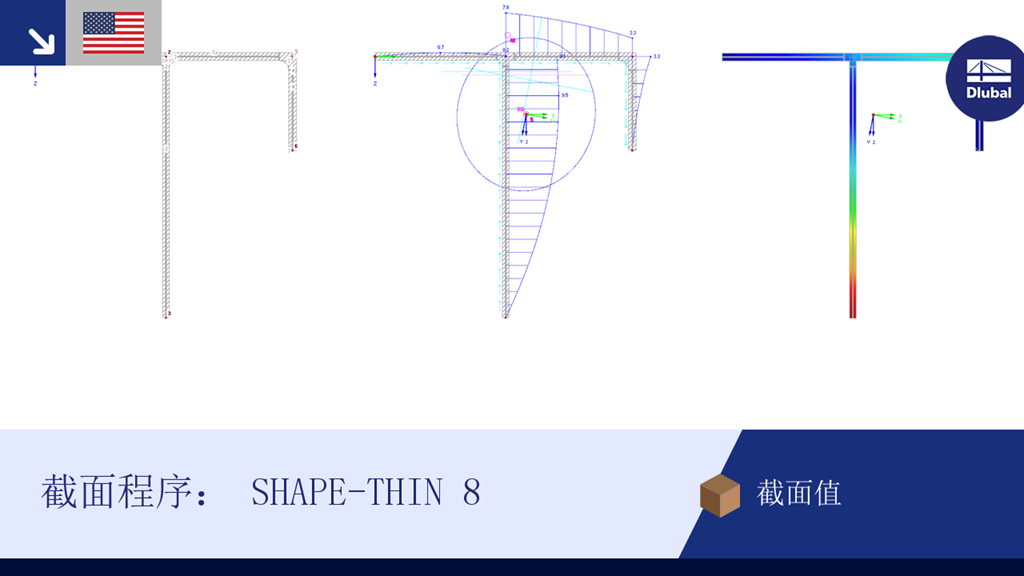

独立程序可以通过应力分析和塑性设计确定开放或封闭薄壁截面的截面属性。
您有什么问题想问的吗?
Die Materialzuteilung für hybride DUENQ-Querschnitte lässt sich in RFEM und RSTAB bequem wählen. Voraussetzung dafür ist, dass den Querschnittselementen in DUENQ unterschiedliches Material zugewiesen wurde.
截面设计通常需要使用许多不同的截面属性。 In RFEM und RSTAB sind alle dazu benötigten Werte für normierte Querschnitte in der Querschnittsdatenbank vorhanden und man kann diese zur direkten Bemessung heranziehen. Handelt es sich dagegen um nicht normgerechte Querschnitte, so gibt es mit DUENQ die Möglichkeit, auch diese Querschnitte zu verwenden. Über eine einfache Geometrieeingabe können alle benötigten Querschnittswerte ermittelt werden. In folgendem Beispiel wird die Berechnung der Schubfläche anhand eines konkreten Beispiels durchgeführt.
Beim Nachweis eines Stahlquerschnitts nach Eurocode 3 ist die Zuordnung des Profils zu einer der vier Querschnittsklassen entscheidend. Die Klassen 1 und 2 ermöglichen eine plastische Bemessung, für die Klassen 3 und 4 sind nur elastische Nachweise zulässig. Neben der Beanspruchbarkeit des Querschnitts ist die ausreichende Stabilität des Bauteils nachzuweisen.
Das Querschnittsprogramm DUENQ ermittelt die wirksamen Querschnittswerte dünnwandiger Profile gemäß Eurocode 3 und Eurocode 9. 或者,程序还可以按照单纯形法对一般截面进行塑性设计。 Bei diesem Verfahren werden die plastischen Querschnittsreserven für elastisch ermittelte Schnittgrößen iterativ bestimmt.Folgendes Beispiel beschreibt die wirksamen Querschnittswerte im Bereich einer Ausklinkung eines I-förmigen Walzprofils. Anschließend werden die Ergebnisse mit einer plastischen Analyse verglichen.
使用 SHAPE-THIN 可根据 EN 1993-1-3 和 EN 1993-1-5 计算冷弯薄壁型钢截面的有效截面。 可选检查在 EN 1993-1-3 的 5.2 节中规定的截面几何尺寸限制条件。
按照折减宽度的方法考虑板件局部屈曲,并且根据 EN 1993-1-3 第 5.5 节考虑加劲截面加劲肋的可能屈曲(畸变屈曲)。
可以选择迭代计算来优化有效截面。
可以图形方式显示有效截面。
在技术文章"按照 EN 1993-1-3 进行冷弯薄壁 C 型截面设计"中,详细介绍了如何使用 SHAPE-THIN 和 RF-/STEEL Cold-Formed Sections 对冷弯薄壁型钢进行设计。
按照 EN 1993-1-3 进行冷弯薄壁 C 型截面设计 RF-/STEEL Cold-Formed Sections所有结果都可以通过数值和图形方式进行分析,并且可视化。 选择功能有助于目标评估。
打印报告按照高标准的 RFEM 和 rstab/rstab-9/what-is-rstab RSTAB. 更改会被自动更新。
- 通过单元、截面、圆弧和点单元创建截面
- 可扩展数据库,包括材料特性、屈服强度和极限应力
- 开口、闭口或非连接截面的截面属性
- 由不同材料组成的截面的有效属性
- 确定角焊缝的焊缝应力
- 应力分析,包括一次和二次扭矩
- 检查 C/T 比值
- 有效截面按照
- EN 1993-1-5(包括按照 4.5 节设置纵向加劲板屈曲计算)
- EN 1993-1-3
- EN 1999-1-1
- DIN 18800-2
- 截面分类按照
- EN 1993-1-1
- EN 1999-1-1
- 用于导入和导出表格的 MS Excel 接口
- 打印报告
