Samostatný program pro stanovení průřezových charakteristik otevřených nebo uzavřených tenkostěnných průřezů pomocí analýzy napětí a plastického posouzení.

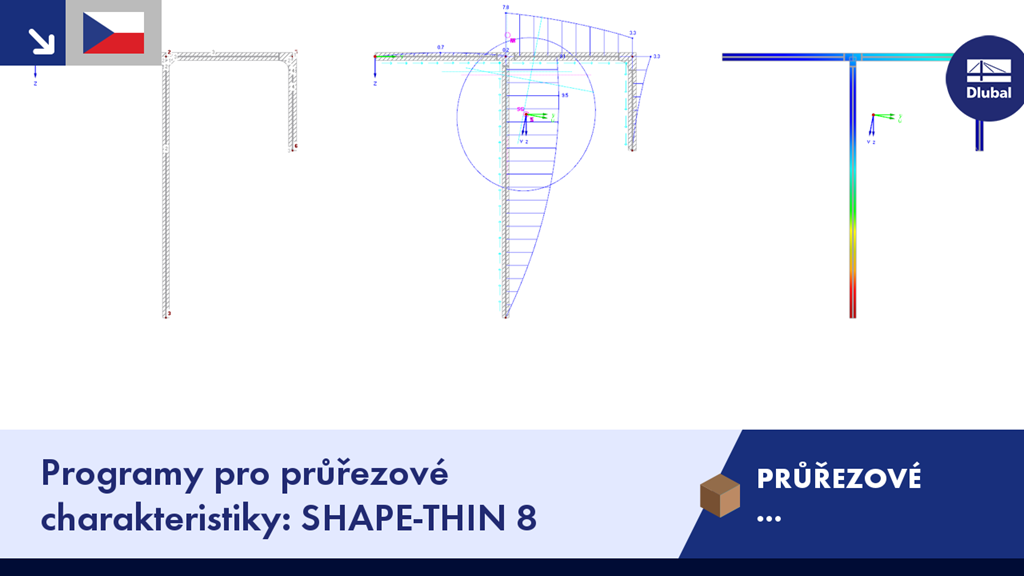

Dlubal - Programy pro průřezové charakteristiky: SHAPE-THIN 8
Odkazy
Máte nějaké otázky?
V programech RFEM a RSTAB lze pohodlně přiřadit materiály hybridním průřezům z programu SHAPE‑THIN. Předpokladem je, že jednotlivým prvkům průřezu byly v programu SHAPE‑THIN přiděleny různé materiály.
Pro posouzení průřezů je zpravidla zapotřebí mnoho různých průřezových hodnot. V programu RFEM i RSTAB máme veškeré požadované hodnoty u normovaných průřezů k dispozici v databázi průřezů a můžeme je přímo uplatnit při výpočtu. Program SHAPE-THIN nám ovšem umožňuje použít i nestandardní průřezy. Po zadání jednoduché geometrie lze veškeré potřebné průřezové hodnoty spočítat. V našem příspěvku si na konkrétním příkladu předvedeme výpočet smykové plochy.
Při posouzení ocelového průřezu podle Eurokódu 3 je rozhodující jeho přiřazení do jedné ze čtyř tříd průřezů. Třídy 1 a 2 umožňují plastické posouzení, pro třídy 3 a 4 je přípustné pouze pružné posouzení. Kromě únosnosti průřezu je třeba posoudit také dostatečnou stabilitu konstrukčního prvku.
Program SHAPE‑THIN stanoví účinné průřezové hodnoty tenkostěnných průřezů podle Eurokódu 3 a Eurokódu 9. V programu lze ovšem také provádět plastickou analýzu obecných průřezů simplexovou metodou. Přitom se iteračně počítají plastické rezervy průřezu pro pružně stanovené vnitřní síly. Následující příklad popisuje účinné průřezové charakteristiky v oblasti zářezu válcovaného I-profilu. Následně výsledky porovnáme s plastickým výpočtem.
Program stanoví účinné průřezy za studena tvarovaných profilů podle EN 1993-1-3 a EN 1993-1-5. Volitelně lze ověřit geometrické podmínky dle normy EN 1993-1-3, čl. 5.2.
Účinky lokálního boulení desky se posuzují metodou redukovaných šířek a možné vybočení výztuh (tvarová nestabilita) se zohledňuje u vyztužených profilů podle EN 1993-1-3, čl. 5.5.
Volitelně lze také provést iterační výpočet pro optimalizaci účinného průřezu.
Účinné průřezy lze zobrazit graficky.
V odborném příspěvku 'Posouzení tenkostěnného C-profilu tvarovaného za studena podle EN 1993-1-3' je podrobně popsán návrh profilů tvarovaných za studena v programu SHAPE-THIN a v modulu RF-/STEEL Cold-formed Sections:
Posouzení tenkostěnného C-profilu tvarovaného za studena podle EN 1993-1-3 Více o rozšíření RF-/STEEL Cold-Formed Sections
Veškeré výsledky lze snadno vyhodnotit v číselné a grafické podobě. Pro grafické znázornění jsou k dispozici nástroje pro výběr, které umožňují podrobné prohlížení výsledků.
Tiskový protokol odpovídá vysokým standardům programů RFEM a rstab/rstab-9/co-je-rstab RSTAB. Úpravy se automaticky aktualizují.
- Modelování průřezu pomocí prvků, profilů, oblouků a bodových prvků
- Rozšiřitelná databáze vlastností materiálů, mezí kluzu a mezních napětí
- Průřezové charakteristiky otevřených, uzavřených nebo nesouvislých průřezů
- Ideální průřezové charakteristiky profilů složených z různých materiálů
- Stanovení napětí v koutových svarech
- Analýza napětí včetně posouzení na volné a vázané kroucení
- Posouzení poměrů (c/t) tlačených částí
- Účinné průřezy podle
- EN 1993-1-5 (včetně podélně vyztužených částí stěn podle čl. 4.5)
-
EN 1993-1-3 -
EN 1999-1-1
-
DIN 18800-2
- Klasifikace podle
-
EN 1993-1-1
-
EN 1999-1-1
-
- Rozhraní na MS Excel pro import a export tabulek
- Výstupní protokol
Je možné v programu SHAPE-THIN 9 načíst a upravit profily vytvořené ve starších verzích programu SHAPE-THIN?
U složeného průřezu v programu SHAPE-THIN je smyková plocha Ay větší než celková plocha průřezu A. Jak je to možné?
Zadal jsem průřezy U180 a plochou ocel 30 x 300. Bohužel nemohu spojit průřezy navzájem, nespočítá se žádný souvislý průřez.
Posouzení SHAPE-THIN profilu není možné kvůli chybné symetrii. Co je příčinou a jak ji mohu odstranit?
V čem se liší výpočet momentů setrvačnosti, když se průřez skládá z několika nespojených resp. spojených dílčích průřezů?
