Ce programme autonome permet de déterminer les propriétés des sections ouvertes ou fermées à paroi mince et formées à froid avec une analyse des contraintes et une vérification plastique.

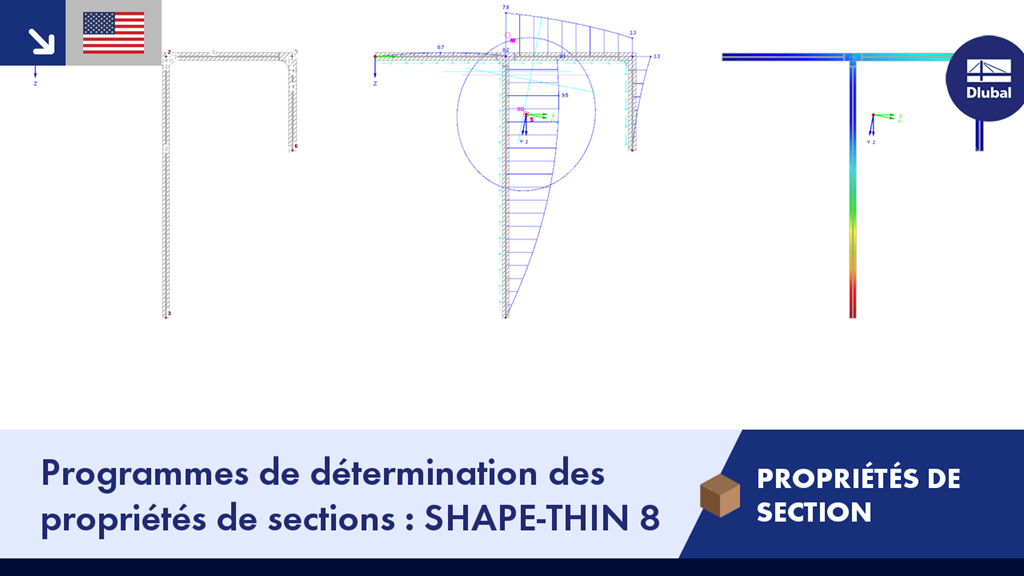

Programmes de détermination des propriétés de sections : SHAPE-THIN 8
Liens
Avez-vous des questions ?
Longueur: 00:00:22 min
Il est possible d'attribuer facilement des matériaux aux sections mixtes de SHAPE-THIN dans RFEM et RSTAB. Cependant, les différents matériaux doivent tout d'abord être attribués aux sections de SHAPE-THIN.
Le calcul des sections nécessite généralement de nombreuses propriétés de section différentes. In RFEM und RSTAB sind alle dazu benötigten Werte für normierte Querschnitte in der Querschnittsdatenbank vorhanden und man kann diese zur direkten Bemessung heranziehen. Handelt es sich dagegen um nicht normgerechte Querschnitte, so gibt es mit DUENQ die Möglichkeit, auch diese Querschnitte zu verwenden. Über eine einfache Geometrieeingabe können alle benötigten Querschnittswerte ermittelt werden. In folgendem Beispiel wird die Berechnung der Schubfläche anhand eines konkreten Beispiels durchgeführt.
Lors de la vérification d'une section en acier selon l'Eurocode 3, il est important d'assigner celle-ci à l'une des quatre classes de section. Les classes 1 et 2 permettent d'effectuer une vérification plastique alors que seules la vérification élastique est autorisée pour les classes 3 et 4. Outre la résistance de la section, la stabilité du composant doit elle aussi être analysée.
Le logiciel SHAPE-THIN détermine les propriétés de section efficace des sections à parois minces selon l'Eurocode 3 et l'Eurocode 9. Alternativ sind im Programm plastische Untersuchungen für allgemeine Querschnitte nach der Simplex-Methode möglich. Bei diesem Verfahren werden die plastischen Querschnittsreserven für elastisch ermittelte Schnittgrößen iterativ bestimmt.Folgendes Beispiel beschreibt die wirksamen Querschnittswerte im Bereich einer Ausklinkung eines I-förmigen Walzprofils. Anschließend werden die Ergebnisse mit einer plastischen Analyse verglichen.
Le programme autonome SHAPE-THIN permet de déterminer les sections efficaces des profilés formés à froid selon l'EN 1993-1-3 et l'EN 1993-1-5. Les conditions géométriques de la clause 5.2 de l'EN 1993-1-5 peuvent être contrôlées (en option) pour vérifier l'applicabilité de la norme.
Les effets du flambement local des plaques sont considérés selon la méthode des largeurs réduites et le flambement possible des raidisseurs (flambement par distorsion) est considéré pour les profilés avec raidisseurs selon la clause 5.5 de l'EN 1993-1-3.
Un calcul itératif peut en outre être effectué pour optimiser la section efficace.
Les sections efficaces peuvent être affichées graphiquement.
Pour en savoir plus sur la vérification des profilés formés à froid avec SHAPE-THIN et RF-/STEEL Cold-Formed Sections, consultez l'article technique « Vérification des sections en C à parois minces formées à froid selon l'EN 1993-1-3 » :
Vérification d'une section en C à parois minces et formée à froid selon l'EN 1993-1-3 RF-/STEEL Cold-Formed Sections
Tous les résultats peuvent être évalués et affichés sous forme numérique et graphique. Les outils de sélection de SHAPE-THIN permettent de les examiner en détail.
Le rapport d’impression est d'aussi bonne qualité que les rapports de {%}#/fr/produits/rfem-calcul-par-elements-finis/rfem/qu-est-ce-que-rfem RFEM]] et {%}#/fr/produits/rstab-structures-filaires rstab/rstab-structures-filaires/qu-est-ce-que-rstab RSTAB]]. Les modifications sont immédiatement prises en compte et appliquées.
- Modélisation de la section via les éléments, sections, arcs et éléments ponctuels
- Bibliothèque extensible des propriétés de matériau, des limites d'élasticité et des contraintes limites
- Propriétés des sections ouvertes, fermées ou discontinues
- Propriétés de section efficace pour les sections composées de plusieurs matériaux
- Détermination des contraintes dans les cordons de soudure
- Analyse de contrainte avec vérification de la torsion primaire et secondaire
- Vérification des rapports c/t
- Sections efficaces selon :
- EN 1993-1-5 (y compris les plaques avec raidisseurs selon la Section 4.5)
-
EN 1993-1-3 -
EN 1999-1-1
-
DIN 18800-2
- Classification selon :
-
EN 1993-1-1
-
EN 1999-1-1
-
- Interface avec MS Excel pour l'importation et l'exportation de tableaux
- rapport d'impression
Est-il possible d'importer et de modifier les sections créées dans les anciennes versions de SHAPE-THIN ?
Dans le cas d'une section composée dans SHAPE-THIN, l'aire de cisaillement Ay est plus grande que l'aire de la section totale A. Pourquoi ?
J'ai entré des sections U180 et un plat en acier de 30 x 300. Je ne peux malheureusement pas connecter les sections entre elles et aucune section correspondante n'est calculée.
Il n'est pas possible de vérifier un profilé SHAPE-THIN en raison d'une erreur de symétrie. Pourquoi et comment puis-je résoudre ce problème ?
Pourquoi le calcul des moments d'inertie diffère-t-il lorsque la section est constituée de plusieurs sections partielles connectées ou non ?
