Eigenständig lauffähiges Programm zur Ermittlung der Querschnittswerte von offenen oder geschlossenen dünnwandigen Profilen mit Spannungsanalyse und plastischer Bemessung.

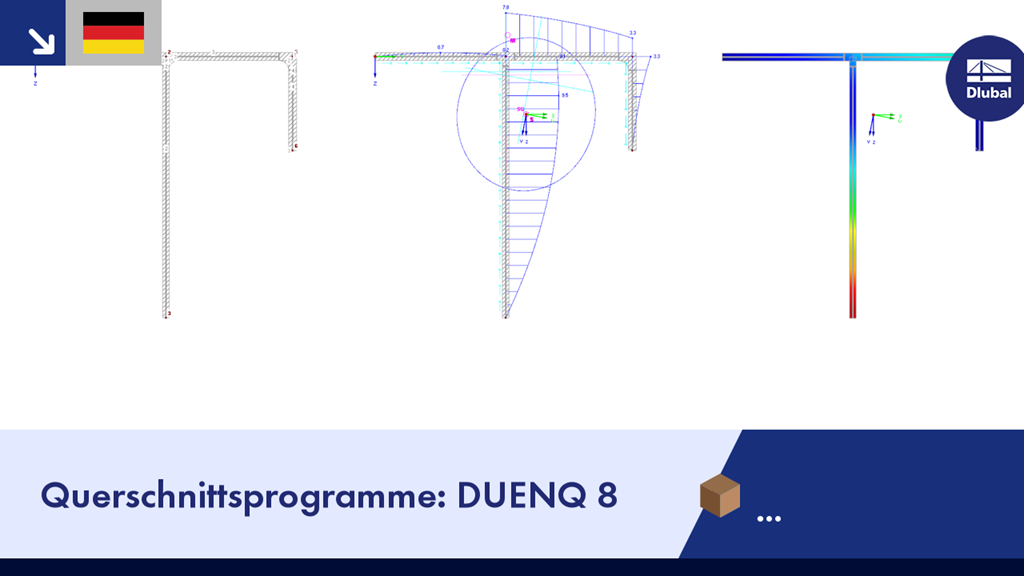

Dlubal - Querschnittsprogramme: DUENQ 8
Links
Haben Sie irgendwelche Fragen?
Länge: 01:14:58 min
Die Materialzuteilung für hybride DUENQ-Querschnitte lässt sich in RFEM und RSTAB bequem wählen. Voraussetzung dafür ist, dass den Querschnittselementen in DUENQ unterschiedliches Material zugewiesen wurde.
Für die Bemessung von Querschnitten werden in der Regel viele verschiedene Querschnittswerte benötigt. In RFEM und RSTAB sind alle dazu benötigten Werte für normierte Querschnitte in der Querschnittsdatenbank vorhanden und man kann diese zur direkten Bemessung heranziehen. Handelt es sich dagegen um nicht normgerechte Querschnitte, so gibt es mit DUENQ die Möglichkeit, auch diese Querschnitte zu verwenden. Über eine einfache Geometrieeingabe können alle benötigten Querschnittswerte ermittelt werden. In folgendem Beispiel wird die Berechnung der Schubfläche anhand eines konkreten Beispiels durchgeführt.
Beim Nachweis eines Stahlquerschnitts nach Eurocode 3 ist die Zuordnung des Profils zu einer der vier Querschnittsklassen entscheidend. Die Klassen 1 und 2 ermöglichen eine plastische Bemessung, für die Klassen 3 und 4 sind nur elastische Nachweise zulässig. Neben der Beanspruchbarkeit des Querschnitts ist die ausreichende Stabilität des Bauteils nachzuweisen.
Das Querschnittsprogramm DUENQ ermittelt die wirksamen Querschnittswerte dünnwandiger Profile gemäß Eurocode 3 und Eurocode 9. Alternativ sind im Programm plastische Untersuchungen für allgemeine Querschnitte nach der Simplex-Methode möglich. Bei diesem Verfahren werden die plastischen Querschnittsreserven für elastisch ermittelte Schnittgrößen iterativ bestimmt.Folgendes Beispiel beschreibt die wirksamen Querschnittswerte im Bereich einer Ausklinkung eines I-förmigen Walzprofils. Anschließend werden die Ergebnisse mit einer plastischen Analyse verglichen.
DUENQ ermittelt für kaltgeformte Profile die wirksamen Querschnitte nach EN 1993-1-3 und EN 1993-1-5. Die in EN 1993-1-3, Abschnitt 5.2 genannten geometrischen Verhältnisse zur Anwendbarkeit der Norm können optional überprüft werden.
Die Auswirkungen des lokalen Plattenbeulens werden nach der Methode der reduzierten Breiten und das mögliche Ausknicken der Steifen (Forminstabilität) wird bei versteiften Profilen gemäß EN 1993-1-3, Abschnitt 5.5 berücksichtigt.
Optional kann eine iterative Berechnung zur Optimierung des wirksamen Querschnitts vorgenommen werden.
Die wirksamen Querschnitte lassen sich grafisch darstellen.
Im Fachbeitrag 'Nachweis eines dünnwandigen, kaltgeformten C-Profils nach EN 1993-1-3' wird die Bemessung von kaltgeformten Profilen mit DUENQ und RF-/STAHL Kaltgeformte Profile ausführlich beschrieben:
Nachweis eines dünnwandigen, kaltgeformten C-Profils nach EN 1993-1-3 Mehr über RF-/STAHL Kaltgeformte Profile
- Modellierung des Profils über Elemente, Profile, Bögen und Punktelemente
- Erweiterbare Bibliothek für Materialkennwerte, Streckgrenzen und Grenzspannungen
- Querschnittswerte offener, geschlossener oder nicht zusammenhängender Profile
- Ideelle Querschnittswerte von Profilen aus unterschiedlichen Materialien
- Ermittlung von Schweißnahtspannungen in Kehlnähten
- Spannungsanalyse einschließlich Bemessung primärer und sekundärer Torsion
- Kontrolle der (c/t)-Verhältnisse
- Wirksame Querschnitte gemäß
- EN 1993-1-5 (inkl. längs ausgesteifte Beulfelder gemäß Abschnitt 4.5)
-
EN 1993-1-3 -
EN 1999-1-1
-
DIN 18800-2
- Klassifizierung nach
-
EN 1993-1-1
-
EN 1999-1-1
-
- Schnittstelle zu MS Excel für Import und Export von Tabellen
- Ausdruckprotokoll
Können in DUENQ 9 Profile eingelesen und bearbeitet werden, die mit älteren Programmversionen von DUENQ erstellt wurden?
Bei einem zusammengesetzten Querschnitt in DUENQ ist die Schubfläche Ay größer als die gesamte Querschnittsfläche A. Wie kann das sein?
Ich habe die Querschnitte U180 und einen Flachstahl 30 x 300 eingegeben. Leider kann ich die Querschnitte nicht miteinander verbinden, es wird kein zusammenhängender Querschnitt berechnet.
Die Bemessung eines DUENQ-Profils ist wegen einer fehlerhaften Symmetrie nicht möglich. Was ist die Ursache und wie kann ich dies beheben?
Worin unterscheidet sich die Berechnung der Trägheitsmomente, wenn der Querschnitt aus mehreren unverbundenen bzw. verbundenen Teilquerschnitten besteht?
