Как в процессе выравнивания учитывается компенсация при определении схем резки?

Ответ

Процесс выравнивания в дополнительном модуле RF-CUTTING-PATTERN - это итеративный процесс, который выравнивает соответствующие области схемы разреза путем минимизации энергии искажения в соответствии с заданным поведением материала.

В упрощенном виде, метод сжимает исходную геометрию в прессе, предполагая контакт без трения до тех пор, пока напряжения, возникающие из-за сплющивания, не будут в равновесии друг с другом.

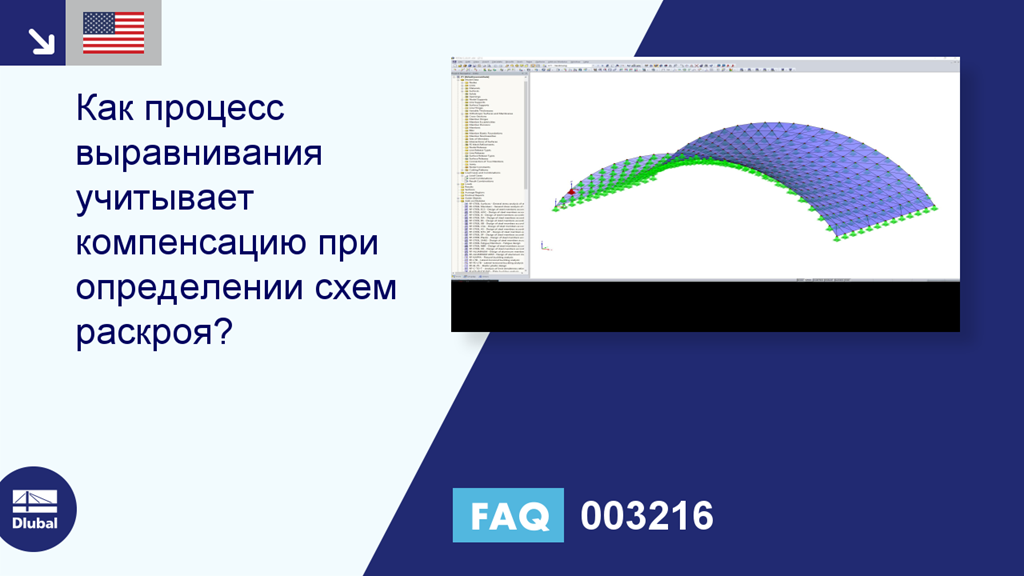

→ Смотреть видео

Поскольку данный процесс охватывает всю механику криволинейного конструктивного элемента, можно дополнительно учитывать компенсацию непосредственно как приложенную деформационную нагрузку.

Pисунок 01 - Компенсация

Поскольку в алгоритме RF ‑ CUTTING ‑ PATTERN деформации из спецификации компенсации взаимодействуют с деформациями из сглаживания, этот вид компенсации нельзя сравнивать с обычным, плоским масштабированием некомпенсированных схем резки. Учет полной «механики схемы резки» со всеми условиями деформации обеспечивает очень качественную геометрию схемы резки.


Перед самим сглаживанием процесс интегрального сглаживания определяет систему координат (направление основы и утка) из средней ориентации элементов КЭ и использует изначально определенную систему координат без учета соответствующего положения элементов КЭ в ориентации системы координат для того, чтобы описать компенсацию деформации и жесткости. Таким образом, сравнение, показанное в видеоролике, действует только для изотропной модели линейных упругих мембран.
