Domanda

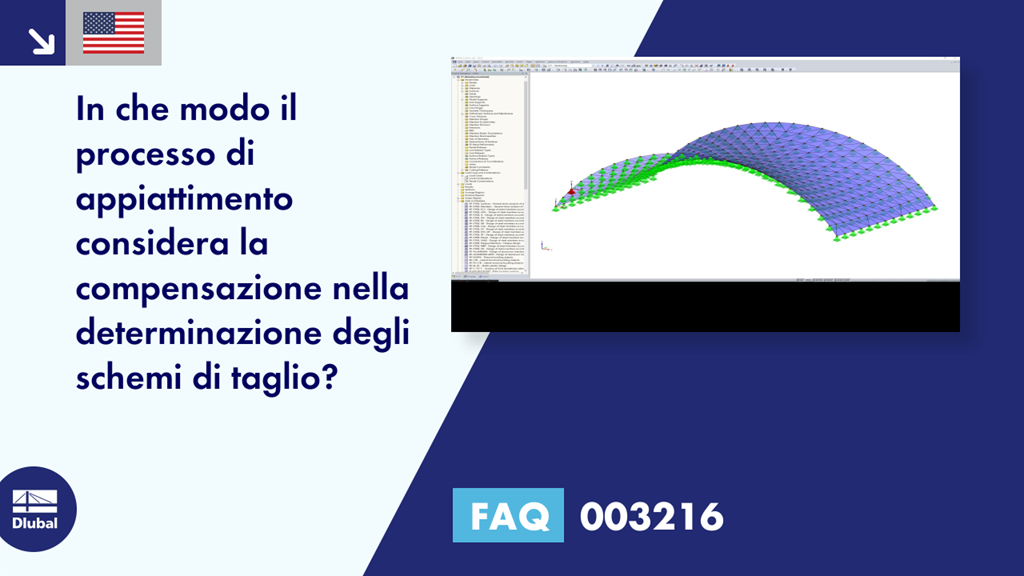

In che modo il processo di spianatura considera la compensazione nella determinazione dei modelli di taglio?

Risposta

Il processo di appiattimento nel modulo aggiuntivo RF ‑ CUTTING ‑ PATTERN è un processo iterativo che appiattisce le rispettive aree di un modello di taglio minimizzando l'energia di distorsione che assume il comportamento del materiale assegnato.

In termini semplificati, il metodo comprime la geometria iniziale in una pressa assumendo un contatto senza attrito fino a quando le tensioni dovute all'appiattimento sono in equilibrio tra loro.

→ Guarda il video

Poiché questo processo copre la meccanica completa del componente strutturale curvo, è possibile considerare la compensazione direttamente come un carico di deformazione applicato.

Figura 01 - Compensaz.

Poiché le deformazioni della specifica di compensazione interagiscono con le deformazioni dell'appiattimento dell'algoritmo di RF ‑ CUTTING-PATTERN, questo tipo di considerazione della compensazione non può essere confrontata con il normale, ridimensionamento piano dei modelli di taglio non compensati. La considerazione della "meccanica del modello di taglio" completa con tutti i termini di deformazione fornisce una geometria di altissima qualità del modello di taglio.


Prima dell'appiattimento stesso, il processo di appiattimento integrale determina un sistema di coordinate (ordito e direzione di trama) dall'orientamento medio degli elementi FE, e utilizza il sistema di coordinate inizialmente definito senza tener conto della posizione rispettiva degli elementi FE nell'orientamento del sistema di coordinate per descrivere la deformazione di compensazione e la rigidezza. Così, il confronto mostrato nel video è valido solo per un modello di membrana elastica lineare isotropo.
