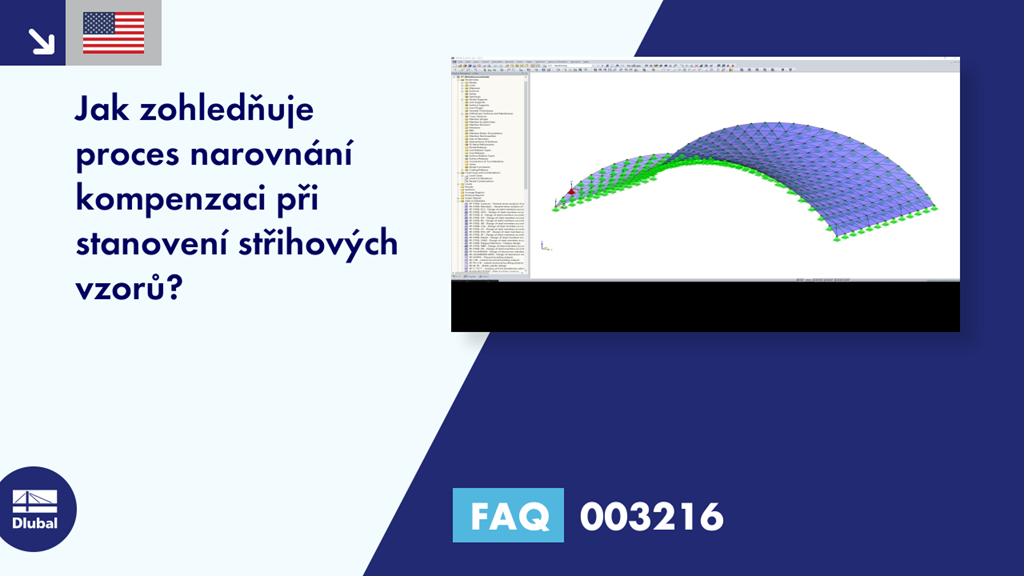

[EN] FAQ 003216 | Jak se při procesu narovnání zohledňuje kompenzace při stanovení řezných vzorů?

Naučte se jednoduše pracovat s programy Dlubal Software

  • Dlubal Software | Videa

Video

První kroky s programem RFEM

První kroky

Nabízíme tipy a tipy, jak začít se základním programem RFEM.

25. června 2019

000404

Andreas Niemeier

Chcete-li sledovat toto video, přijměte prosím marketingové cookies.

Dotaz

Jak zohledňuje proces narovnání kompenzaci při stanovení střihových vzorů?

Odpověď

Proces narovnání v přídavném modulu RF-CUTTING-PATTERN je iterační proces, který narovná příslušné oblasti střihových vzorů minimalizováním distorzní energie za předpokladu stanoveného chování materiálu.

Zjednodušeně vyjádřeno se tato metoda pokouší stlačit počáteční geometrii sítě do roviny za předpokladu kontaktu bez tření, až jsou napětí od narovnání v rovnováze.

→ Podívejte se na video

Protože tento proces pokrývá celou mechaniku zakřiveného konstrukčního prvku, je zde možné kompenzaci navíc zohlednit přímo jako působící zatížení od přetvoření.

Obr. 01 - Kompenzace

Protože v algoritmu přídavného modulu RF-CUTTING-PATTERN interagují přetvoření ze zadání kompenzace s přetvořeními z narovnání, tento druh zohlednění kompenzace není možné porovnávat s běžnou rovinnou změnou velikosti střihových vzorů bez kompenzace. Zohlednění kompletní "mechaniky střihového vzoru" se všemi podmínkami přetvoření poskytuje velmi kvalitní geometrii střihového vzoru.


Integrální proces narovnání před vlastním narovnáním stanoví souřadný systém (směr osnovy a útku) z průměrné orientace konečných prvků a použije původně definovaný souřadný systém k popisu kompenzačního přetvoření a tuhosti nezávisle na příslušné poloze konečných prvků v prostoru a jejich orientaci souřadného systému. Porovnání prezentované ve videu tak platí pouze pro izotropní lineárně elastický model membrány.
