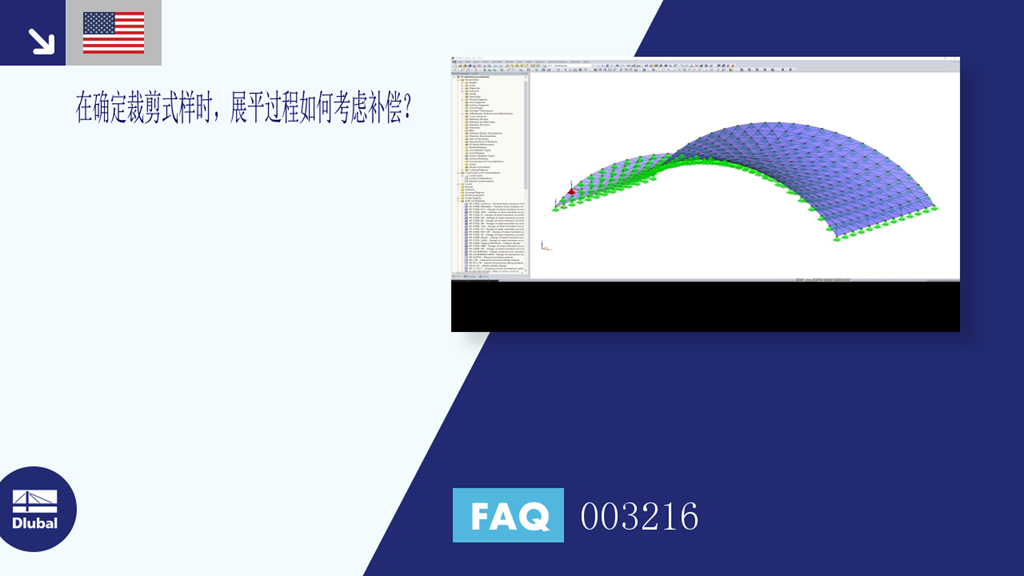

[EN] FAQ 003216 | 展平过程如何在确定切削形式时考虑补偿？
视频
RFEM 初学者
問題
展平过程如何在确定切削形式时考虑补偿？
答案
附加模块RF-CUTTING-PATTERN中的展平过程是一个迭代过程，通过在指定材料特性的情况下最小化变形能量来展平切割图案的各个区域。
简单地说，该方法在压机中假设无摩擦接触地压缩初始几何形状，直到由于展平产生的应力达到平衡。
→观看视频
由于该过程涵盖了弯曲结构构件的全部力学原理，因此可以将附加的补偿直接考虑为施加的应变荷载。
图片 01 - 补偿
由于在RF‑CUTTING‑PATTERN算法中补偿规范中的应变与展平过程中的应变相互作用，因此这种补偿考虑无法与未补偿的切割图形的常规平面缩放进行比较。 考虑所有应变项的完整的“裁剪模式力学”，可以提供非常高质量的裁剪模式几何图形。
在展平之前，整体展平过程由有限元单元的平均方向确定一个坐标系（经纬方向），并使用初始定义的坐标系，而不考虑有限元单元在坐标系方向上的位置为了描述补偿应变和刚度。 因此，视频中显示的对比仅适用于各向同性线弹性膜模型。
