Вопрос:

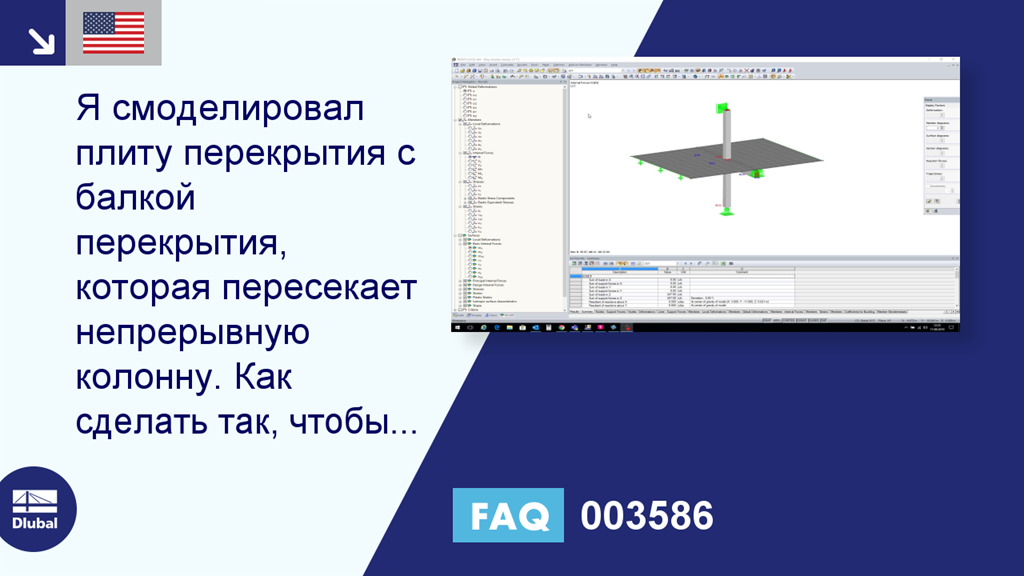

Я смоделировал перекрытие с перекрытием, которое пересекает непрерывную колонну. Как сделать так, чтобы плита не опиралась только на колонну?
Ответ:
Чтобы в данной ситуации обеспечить, чтобы пол опирался только на балку перекрытия (Рисунок 01), рекомендуется смоделировать минимальное отверстие в поверхности пола, см. Рисунок 02.
Чтобы стержни или линии стержней оставались интегрированными в поверхность, можно применить функцию «Соединить линии/стержни» сразу ко всей модели. Таким образом обеспечивается то, что плита перекрытия все еще находится на балках перекрытия.
