Dotaz:

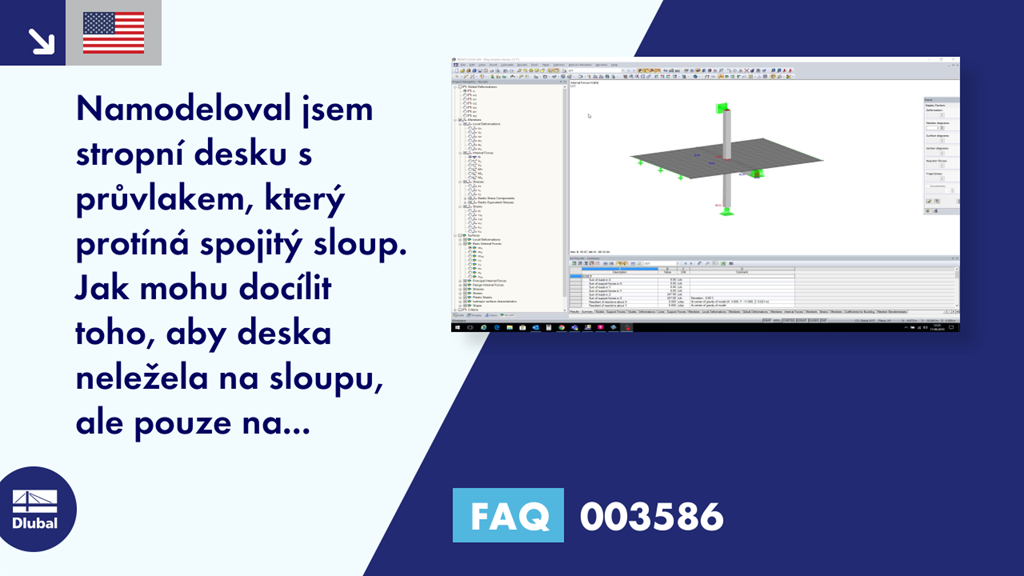

Namodeloval jsem stropní desku s průvlakem, který protíná spojitý sloup. Jak mohu docílit toho, aby deska neležela na sloupu, ale pouze na průvlaku?
Odpověď:
Abychom zajistili, že deska v této situaci spočívá pouze na průvlaku (obrázek 1), doporučujeme vytvořit malý otvor v ploše desky, viz obrázek 2.
Aby zůstaly pruty resp. linie prutů integrovány do plochy, je možné následně použít funkci "Spojit linie/pruty" na celý model najednou. Tím je zajištěno, že deska je stále na průvlacích.
