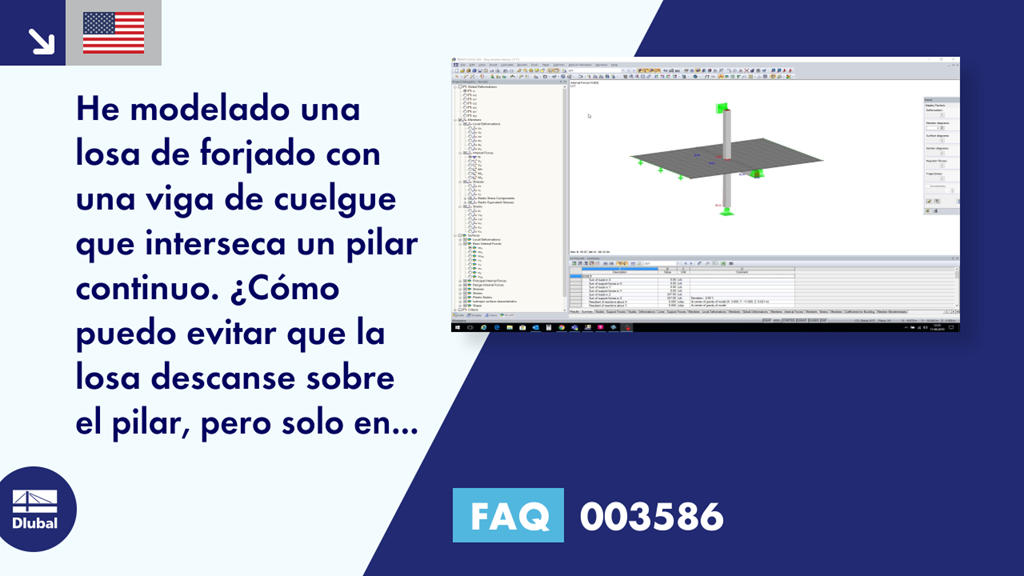

Pregunta frecuente 003586 | He modelado una losa de forjado con una viga de cuelgue que interseca una ...

Pregunta:
He modelado una losa de forjado con una viga de cuelgue que interseca un pilar continuo. ¿Cómo puedo evitar que la losa descanse en el pilar, pero solo en la viga de cuelgue?

Respuesta:
Para asegurar que el piso solo descanse sobre la viga de cuelgue en esta situación (imagen 01), se recomienda modelar una abertura mínima dentro de la superficie del piso, ver imagen 02.

Para mantener integradas las barras o las barras de las barras en la superficie, se debe aplicar la función "Líneas de enlace/barras" posteriormente al modelo completo una vez. Por lo tanto, se asegura que la losa de forjado aún esté en las vigas de cuelgue.



;
