Frage:

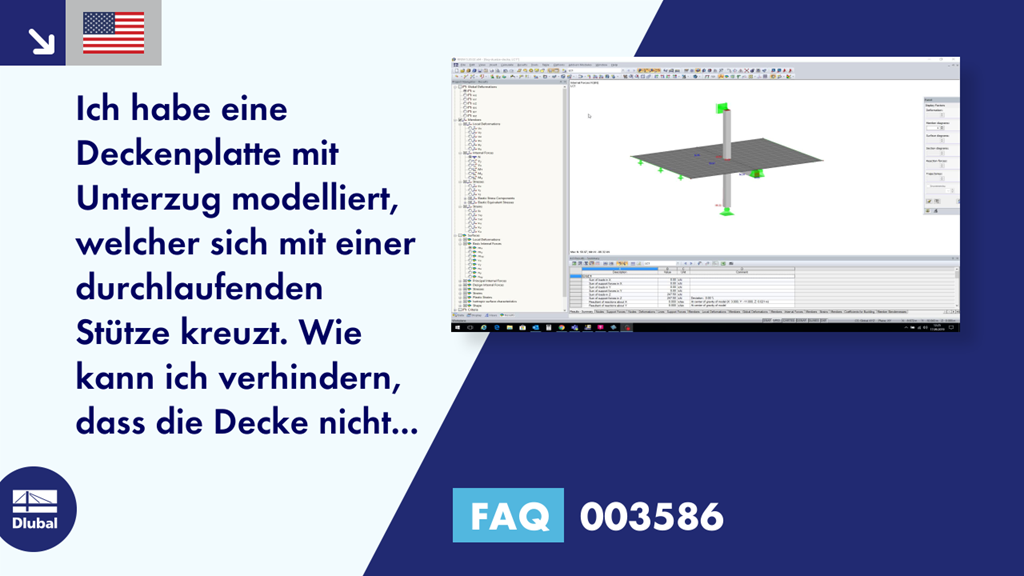

Ich habe eine Deckenplatte mit Unterzug modelliert, welcher sich mit einer durchlaufenden Stütze kreuzt. Wie kann ich verhindern, dass die Decke nicht auf der Stütze, sondern nur auf dem Unterzug aufliegt?
Antwort:
Um sicherzustellen, dass die Decke in dieser Situation (Bild 1) nur auf dem Unterzug aufliegt, bietet sich die Modellierung einer minimalen Öffnung innerhalb der Deckenfläche an, siehe Bild 2.
Damit die Stäbe beziehungsweise die Linien der Stäbe in der Fläche integriert bleiben, ist die Funktion "Linien/Stäbe verbinden" anschließend einmal am gesamten Modell anzuwenden. Somit ist sichergestellt, dass die Deckenplatte weiterhin auf den Unterzügen aufliegt.
