Domanda:

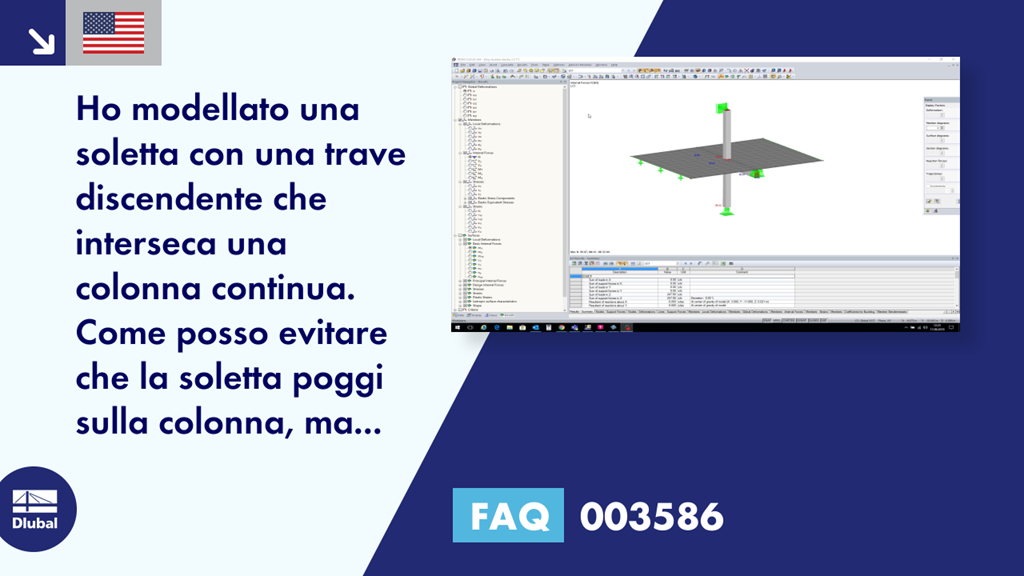

Ho modellato una soletta con una trave ribassata che interseca una colonna continua. Come posso evitare che il solaio appoggi sulla colonna, ma solo sulla trave discendente?
Risposta:
Per garantire che il pavimento poggi solo sulla trave emergente in questa situazione (figura 01), si consiglia di modellare un'apertura minima all'interno della superficie del pavimento, vedi figura 02.
Per mantenere le aste o le linee delle aste integrate nella superficie, è possibile applicare la funzione "Collega linee/aste" successivamente all'intero modello in una sola volta. In questo modo, è garantito che la soletta si trovi ancora sulle travi discendenti.
