[EN] FAQ 003600 | Как можно в программе RFEM смоделировать трапециевидные листы с помощью поверхностей?

Вопрос:
Как можно в программе RFEM смоделировать трапециевидные листы с помощью поверхностей?

Ответ:
Трапециевидные листы уже доступны в библиотеке сечений RFEM. Эти сечения в основном используются для стабилизационных мероприятий в дополнительном модуле RF‑/STEEL EC3, а также в качестве шаблона для моделирования поверхностей. Поэтому расчет в качестве стержня невозможен.

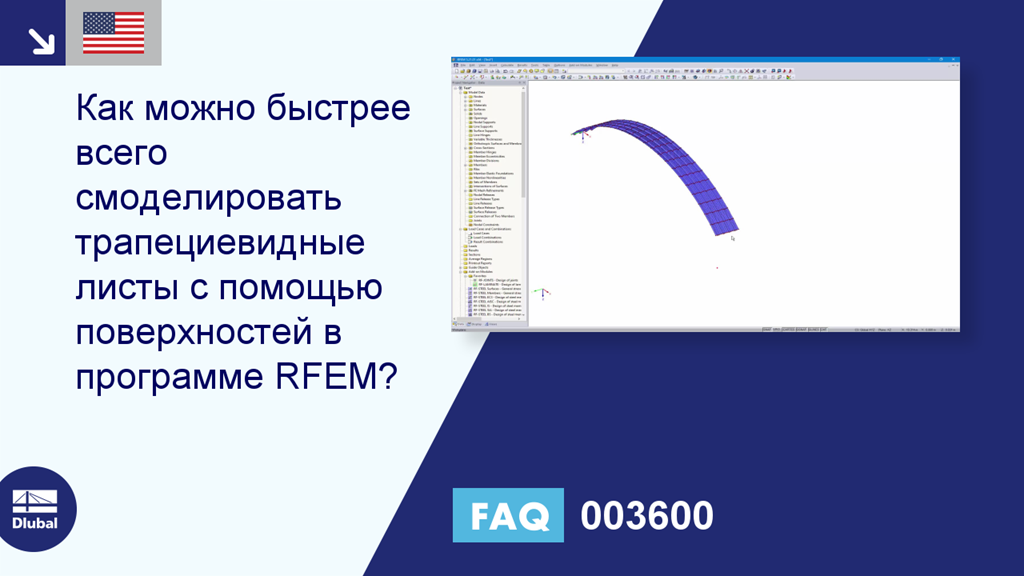

Самый простой способ - сначала смоделировать трапециевидный лист как стержень. Затем этот стержень можно автоматически преобразовать в поверхности (см. Рисунок 01). Таким образом, мы получим геометрию в виде модели поверхности. Также возможно создание криволинейных трапециевидных листов. Если вы разделите криволинейный стержень на поверхности, он будет создан с помощью прямых сегментов. Если вы все еще хотите использовать изогнутые линии, вы можете просто повернуть граничные линии соответствующим образом. Подробный порядок действий показан на видео.
