Pregunta:
¿Cuál es la forma más rápida de modelar chapas trapezoidales por medio de superficies en RFEM?
Respuesta:
Las placas trapezoidales ya están disponibles en la biblioteca de secciones de RFEM. Estas secciones se utilizan principalmente para medidas de estabilización en el módulo adicional RF-/STEEL EC3 y como plantilla para el modelado de superficies. Por lo tanto, no es posible el cálculo como barra.

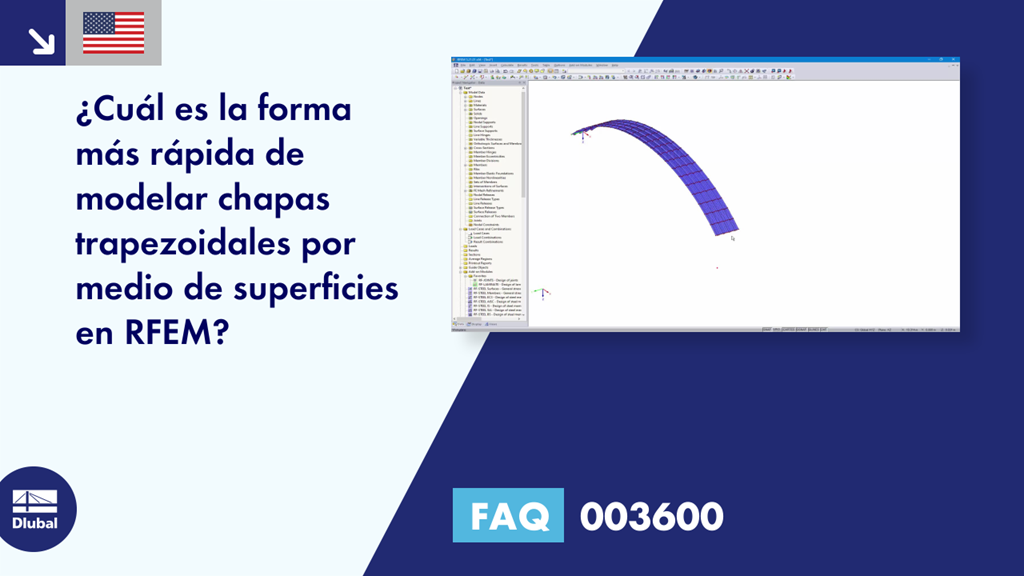

La forma más fácil es modelar primero la chapa trapezoidal como una barra. Luego, esta barra se puede convertir en superficies automáticamente (ver imagen 01). Por lo tanto, obtiene la geometría como un modelo de superficie. También es posible crear láminas trapezoidales curvas. Si divide una barra curva en superficies, se crea utilizando segmentos rectos. Si aún desea usar líneas curvas, simplemente puede girar las líneas de contorno en consecuencia. El procedimiento exacto se muestra en el video.
