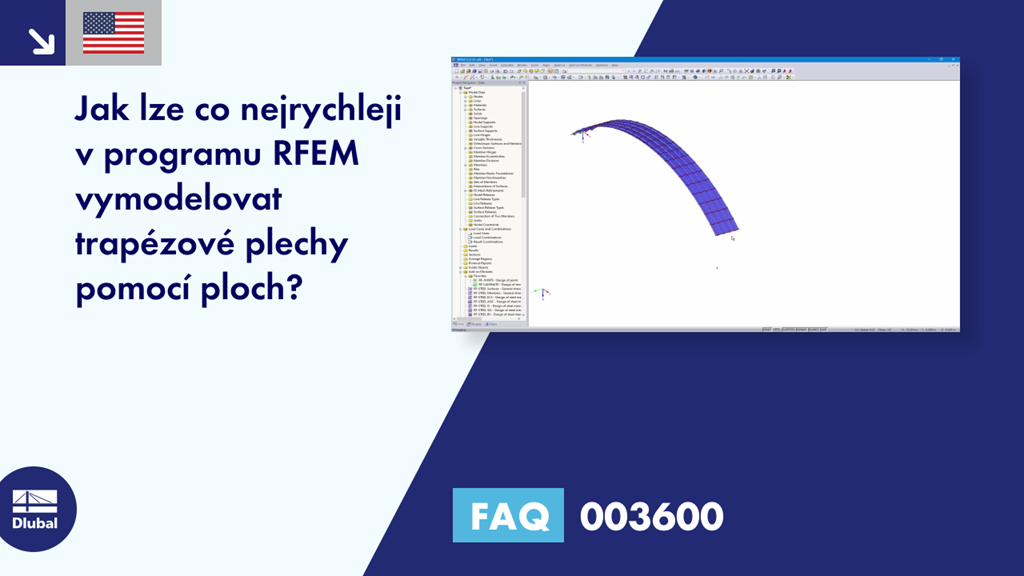

FAQ 003600 | Jak lze co nejrychleji v programu RFEM vymodelovat trapézové plechy pomocí ploch?

Dotaz:
Jak lze co nejrychleji v programu RFEM vymodelovat trapézové plechy pomocí ploch?

Odpověď:
V databázi průřezů programu RFEM již máme k dispozici různé trapézové plechy. Tyto průřezy se v první řadě využívají jako stabilizační opatření v přídavném modulu RF-/STEEL EC3 a dále slouží také jako předloha pro modelování ploch. Nelze je tak posuzovat jako pruty.

Nejjednodušší je nejdříve modelovat trapézový plech jako prut. Následně lze tento prut automaticky převést na plochy (viz obr. 01). Získáme tak geometrii plošného modelu. Modelovat lze i zakřivené trapézové plechy. Pro generování ploch ze zakřiveného prutu se používají přímé segmenty. Nicméně pokud chceme použít zakřivené linie, lze obrysové linie jednoduše natočit. Podrobný postup popisujeme ve videu.

Trapézový plech
