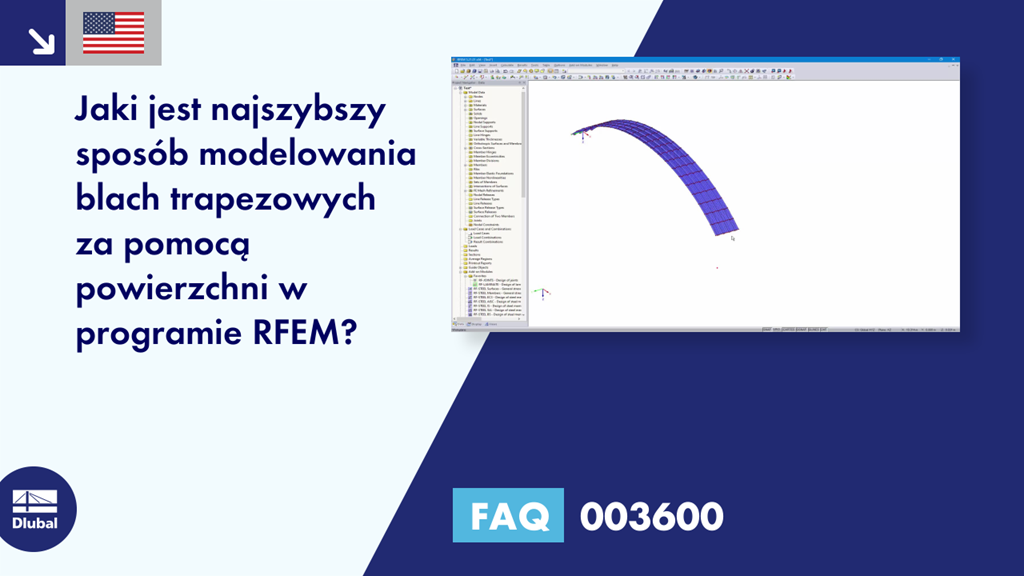

[EN] FAQ 003600 | Jaki jest najszybszy sposób modelowania blach trapezowych za pomocą powierzchni w programie RFEM?

Pytanie:
Jaki jest najszybszy sposób modelowania blach trapezowych za pomocą powierzchni w programie RFEM?

Odpowiedź:
Blachy trapezowe są już dostępne w bibliotece przekrojów programu RFEM. Przekroje te są wykorzystywane głównie do pomiarów stabilizacyjnych w module dodatkowym RF-/STEEL EC3 oraz jako szablon do modelowania powierzchni. Z tego względu wymiarowanie jako prętowe nie jest możliwe.

Najłatwiej jest najpierw zamodelować blachę trapezową jako pręt. Następnie pręt ten może zostać automatycznie przekształcony w powierzchnie (patrz rysunek 01). W ten sposób uzyskuje się geometrię jako model powierzchniowy. Możliwe jest również tworzenie zakrzywionych blach trapezowych. Jeżeli zakrzywiony pręt zostanie podzielony na powierzchnie, zostanie on utworzony za pomocą prostych segmentów. Jeśli nadal chcesz korzystać z zakrzywionych linii, możesz po prostu odpowiednio obrócić linie graniczne. Dokładna procedura jest pokazana na filmie.

Blacha trapezowa
