Frage

Wie kann ich am schnellsten in RFEM Trapezbleche mittels Flächen modellieren?

Antwort

In der Querschnittsbibliothek von RFEM stehen bereits Trapezbleche zur Auswahl. Diese Querschnitte dienen in erster Linie für Stabilisierungsmaßnahmen im Zusatzmodul RF-/STAHL EC3 sowie als Vorlage zur Modellierung von Flächen. Eine Bemessung als Stab ist damit nicht möglich.

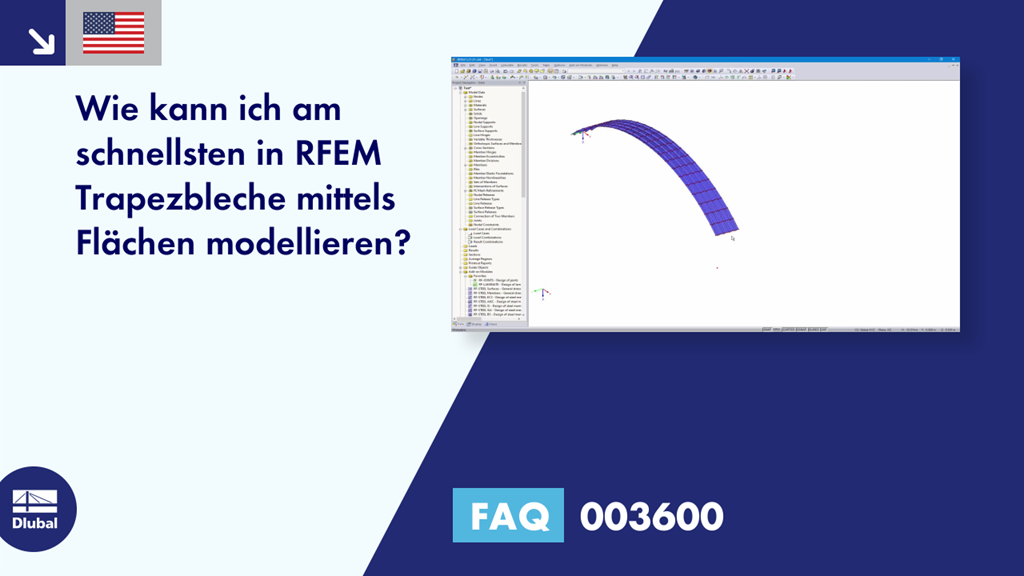

Am einfachsten ist es, das Trapezblech zuerst als Stab zu modellieren. Im Anschluss kann dieser Stab automatisch in Flächen umgewandelt werden (siehe Bild 01). Somit erhält man die Geometrie als Flächenmodell. Es sind auch gekrümmte Trapezbleche möglich. Wird ein gekrümmter Stab in Flächen zerlegt, so wird dieser mittels gerader Segmente abgebildet. Sollen dennoch gekrümmte Linien verwendet werden, so können die Konturlinien einfach dementsprechend rotiert werden. Die genaue Vorgehensweise kann man dem Video entnehmen.
