Вопрос:
Во время проверки достоверности появляется сообщение об ошибке, в котором говорится, что один или несколько сегментов полилинии перекрывают друг друга. Как это можно исправить?
Ответ:
Полилиния, показанная на Рисунке 01, была создана в порядке Узлы 1 → 2 → 3 → 4 → 5. Это также видно в столбце B «Узел №». таблицы «1.2 Линии». Таким образом, сегменты линии между Узлами 3, 4 и Узлами 4, 5 перекрываются, так что появляется сообщение об ошибке, показанное на Рисунке 02.
Порядок расположения узлов должен быть изменен таким образом, чтобы никакие линейные сегменты не перекрывали друг друга. В данном примере это будет порядок узлов 1 → 2 → 3 → 5 → 4, как показано на рисунке 03.
Вы также можете использовать функцию «Разнести полилинию», чтобы разложить полилинию (Рисунок 04). Таким образом, между узлом 5 и узлом 4 создаются две линии. Затем вы можете удалить линию. Для этого также можно использовать функцию «Восстановить модель» в меню «Инструменты».

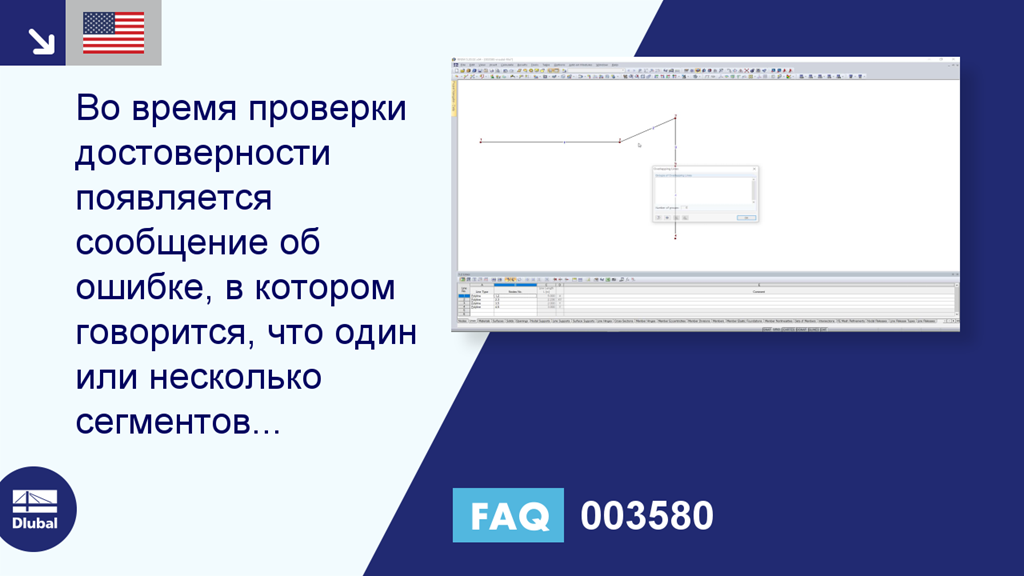

Обе процедуры показаны на видео.
