Sonja von Bloh Моделирование | Конструкция RFEM

Во время проверки достоверности появляется следующее сообщение об ошибке: «Один или несколько сегментов полилинии перекрываются». Как я могу это исправить?

Ответ

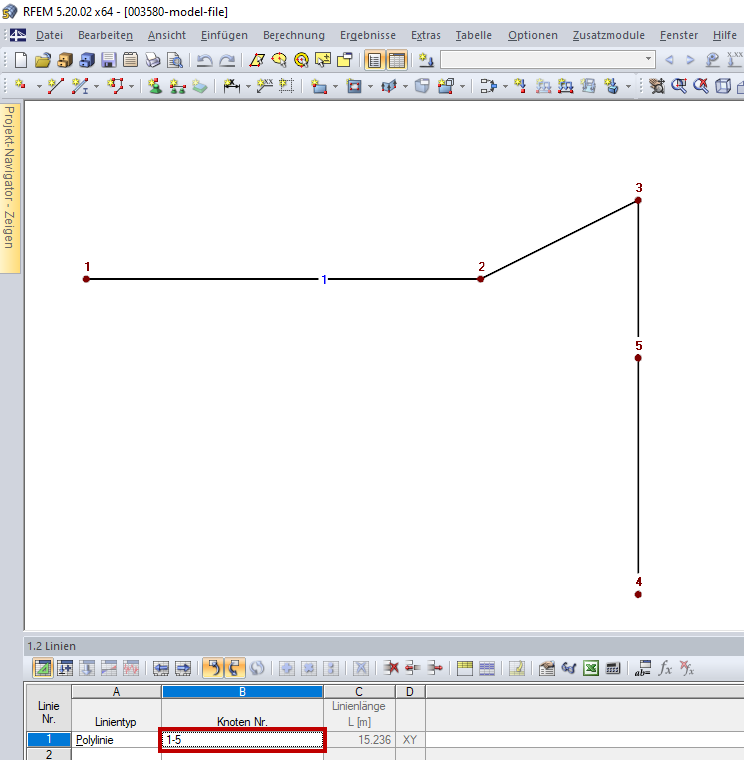

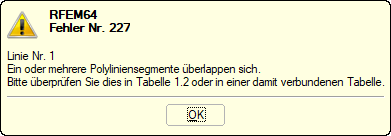

Линия, изображенная на рисунке 1, была создана в порядке узлов 1 → 2 → 3 → 4 → 5. Это также показано в столбце B «Node No. Таблица 1.2 Линии. Таким образом, сегменты линий между узлами 3, 4 и узлами 4, 5 перекрываются, поэтому отображается сообщение об ошибке, показанное на рисунке 2.

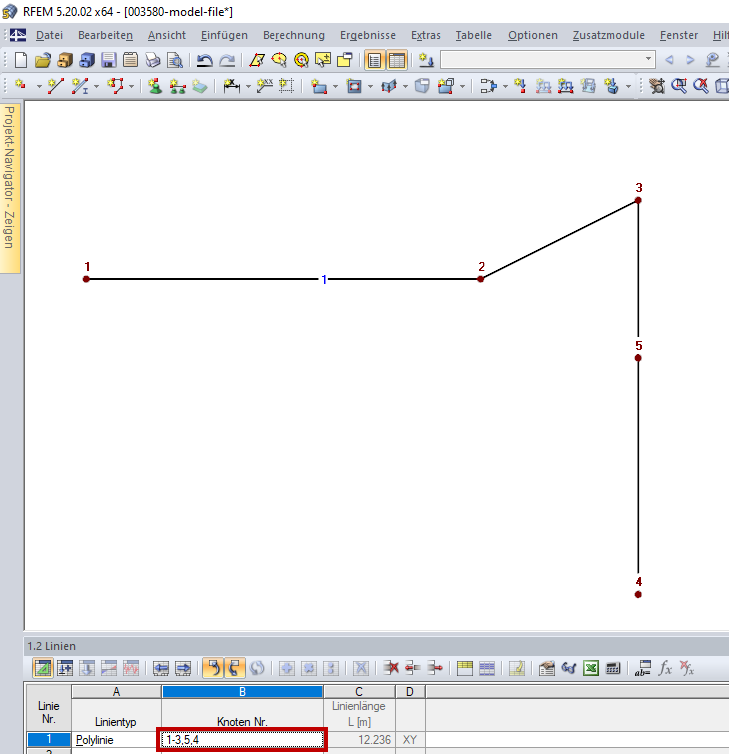

Порядок узлов должен быть изменен таким образом, чтобы сегменты линий не перекрывались. В этом примере мы хотим указать порядок узлов 1 → 2 → 3 → 5 → 4, как показано на рисунке 3.

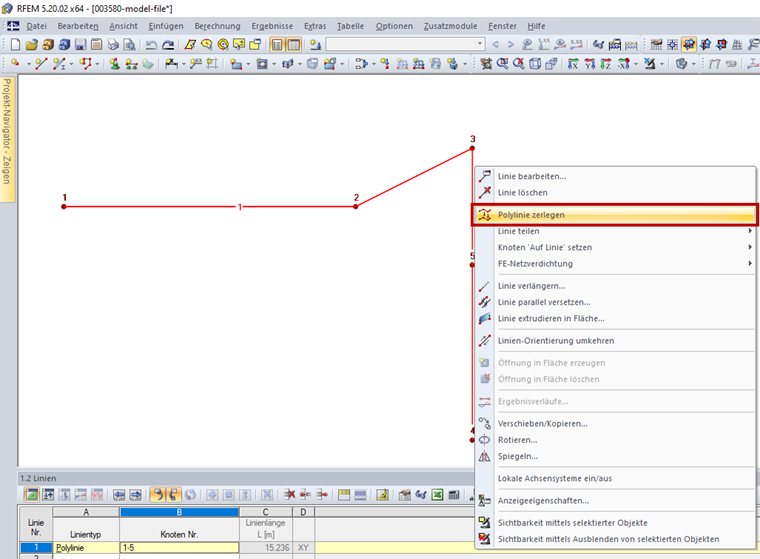

Вы также можете использовать функцию «Разделить полилинию» для разложения полилинии (рисунок 4). Затем между узлами 5 и 4 создаются две линии. Затем, удалите строку. Вы также можете использовать функцию «Воссоздать модель» в меню «Инструменты».

Оба варианта показаны в видеоролике.


Ключевые слова

Сегмент полилинии Перехлест Ошибка № 227 Полилиния
