Domanda:

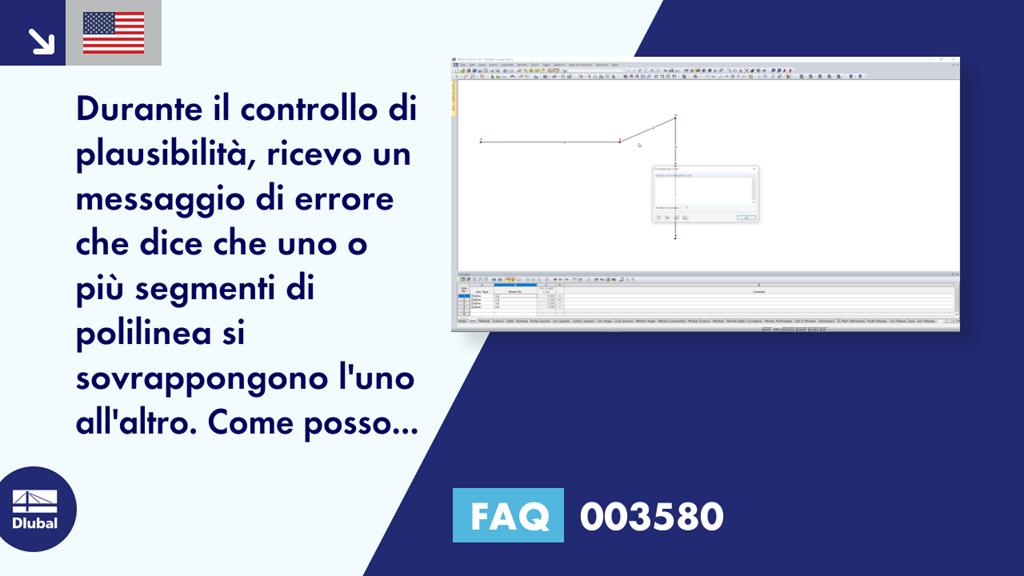

Durante il controllo di plausibilità, viene visualizzato un messaggio di errore che indica che uno o più segmenti di polilinea si sovrappongono. Come posso risolverlo?
Risposta:
La polilinea mostrata nella Figura 01 è stata creata nell'ordine Nodi 1 → 2 → 3 → 4 → 5. Questo è visibile anche nella colonna B "Nodo n." della tabella "1.2 Linee". Pertanto, i segmenti di linea tra i nodi 3, 4 e i nodi 4, 5 si sovrappongono, in modo che appaia il messaggio di errore mostrato nell'immagine 02.
L'ordine dei nodi deve essere modificato in modo che nessun segmento di linea si sovrapponga l'uno all'altro. In questo esempio, sarebbe l'ordine dei nodi 1 → 2 → 3 → 5 → 4, come mostrato nell'immagine 03.
È inoltre possibile utilizzare la funzione "Esplodi polilinea" per scomporre la polilinea (Figura 04). Pertanto, vengono create due linee tra il nodo 5 e il nodo 4. Quindi, puoi eliminare la linea. Per questo, è anche possibile utilizzare la funzione "Rigenera modello" nel menu "Strumenti".
Entrambe le procedure sono mostrate nel video.
