Pregunta:

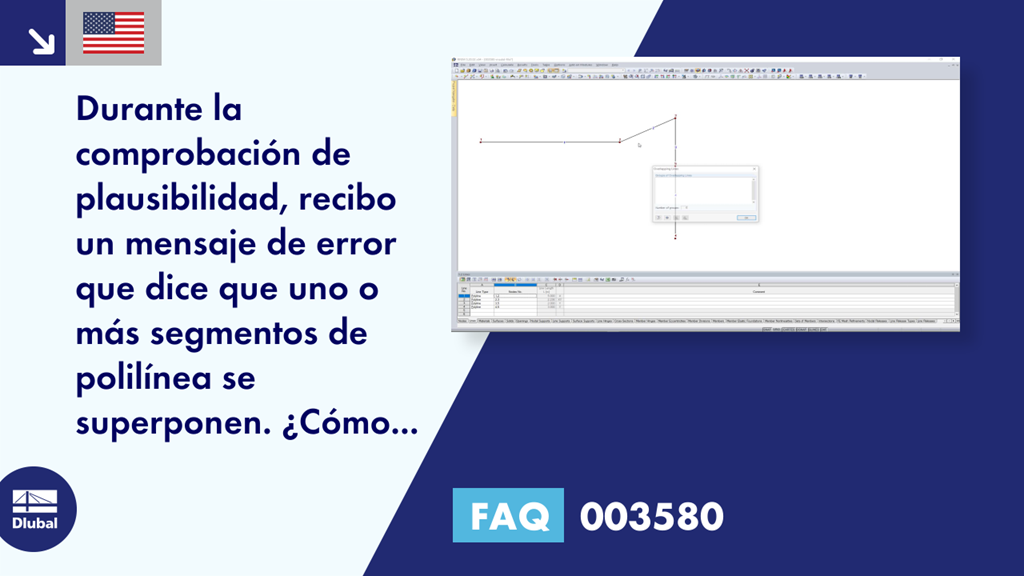

Durante la comprobación de plausibilidad, recibo un mensaje de error que dice que uno o más segmentos de polilínea se superponen. ¿Cómo puedo solucionar esto?
Respuesta:
La polilínea mostrada en la figura 01 se ha creado en el orden de Nodos 1 → 2 → 3 → 4 → 5. Esto también es visible en la columna B "Nodo núm." de la tabla "1.2 Líneas". Por lo tanto, los segmentos de línea entre los nudos 3, 4 y los nudos 4, 5 se superponen, por lo que aparece el mensaje de error que se muestra en la imagen 02.
El orden de los nudos se debe cambiar de forma que ningún segmento de línea se superponga. En este ejemplo, sería el orden de los nudos 1 → 2 → 3 → 5 → 4, como se muestra en la imagen 03.
También puede usar la función "Descomponer polilínea" para descomponer la polilínea (imagen 04). Por lo tanto, se crean dos líneas entre el nudo 5 y el nudo 4. Luego, puede eliminar la línea. Para esto, también es posible usar la función "Regenerar modelo" en el menú "Herramientas".
Ambos procedimientos se muestran en el video.
