[EN] FAQ 004469 | У меня есть круглая поверхность с симметричной нагрузкой, Однако ...

Вопрос:

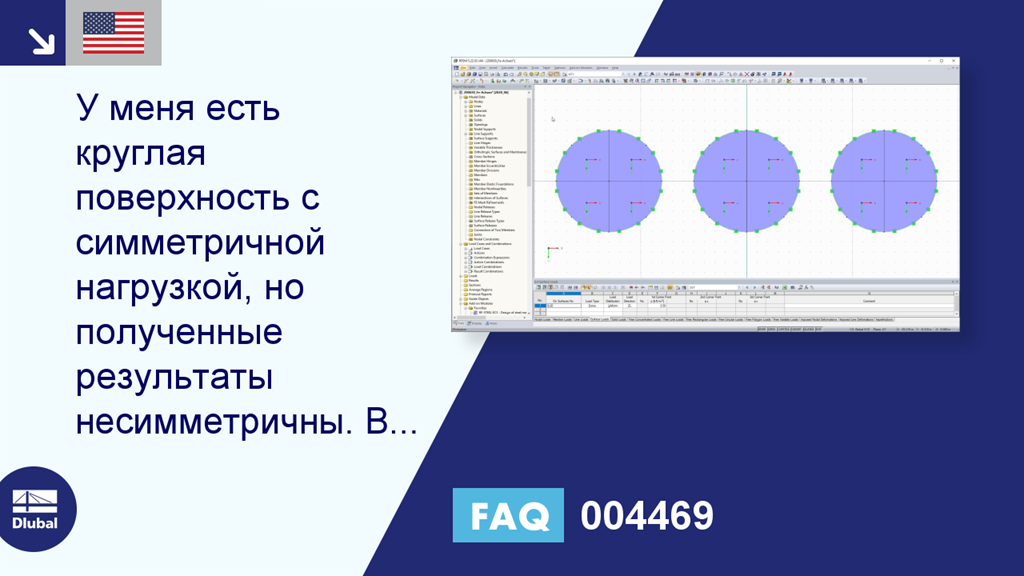

У меня есть круглая поверхность с симметричной нагрузкой, но полученные результаты несимметричны. В чем может быть причина?

К сожалению, рабочее окно можно увеличить лишь в нескольких дополнительных модулях, таких как, например, RF-FRAME ‑ JOINT Pro или RF-TOWER.
Причина данной проблемы скорее всего в том, что в вашей модели не скорректирована ориентация осей поверхности. У круглых поверхностей всегда рекомендуется указать либо ориентацию осей поверхности, либо ориентацию осей для результатов поверхности.

Причем данные оси можно настроить отдельно для каждой поверхности. Для этого в главной вкладке «Оси» находятся две вложенные вкладки «Оси для исходных данных» и «Оси для результатов».

Благодаря вкладке «Оси для результатов» можно настроить оси поверхности для результатов. Здесь можно задать, например, ориентацию осей с помощью точки. Большим преимуществом данного метода является также то, что при настройке осей не удаляются результаты.

Посредством вкладки «Оси для исходных данных» затем можно определить оси поверхности для ориентации и результатов. В ней можно задать, например, ориентацию осей на линии.

Результаты обоих методов настройки осей одинаковы, именно потому они при симметричном нагружении дают ожидаемые симметричные результаты.
