Pytanie:

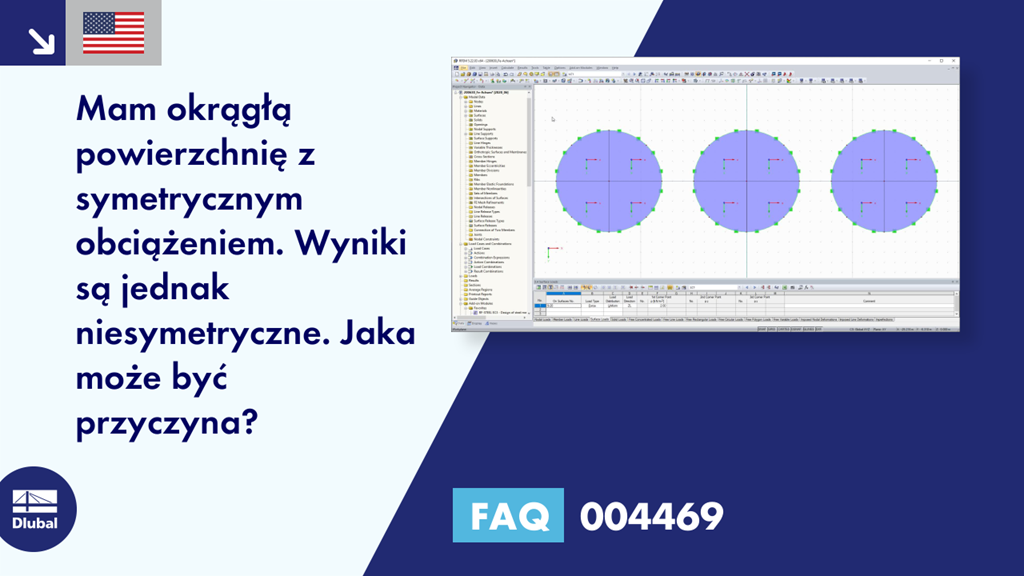

Mam okrągłą powierzchnię z symetrycznym obciążeniem. Wyniki są jednak niesymetryczne. Jaki może być powód?
Odpowiedź:
Orientacja osi powierzchni w modelu prawdopodobnie nie jest dostosowywana. W przypadku powierzchni kołowej zaleca się określenie orientacji osi dla powierzchni lub osi wyników dla powierzchni.
Można dostosować osie dla każdej powierzchni. W zakładce "Osie" znajdują się zakładki "Osie danych wejściowych" oraz "Osie dla wyników".
Zakładka "Osie dla wyników" dostosowuje osie powierzchni dla wyników. W tym miejscu można na przykład określić orientację osi za pomocą punktu. Wielką zaletą tej metody jest to, że wyniki nie są usuwane podczas dostosowywania osi.
W zakładce "Osie do wprowadzania danych" można dostosować osie powierzchni dla orientacji i wyników. W tym miejscu można na przykład określić orientację osi na linii.
Wyniki dostosowań obu osi są takie same. W przypadku obciążenia symetrycznego podawane są oczekiwane wyniki symetryczne.
