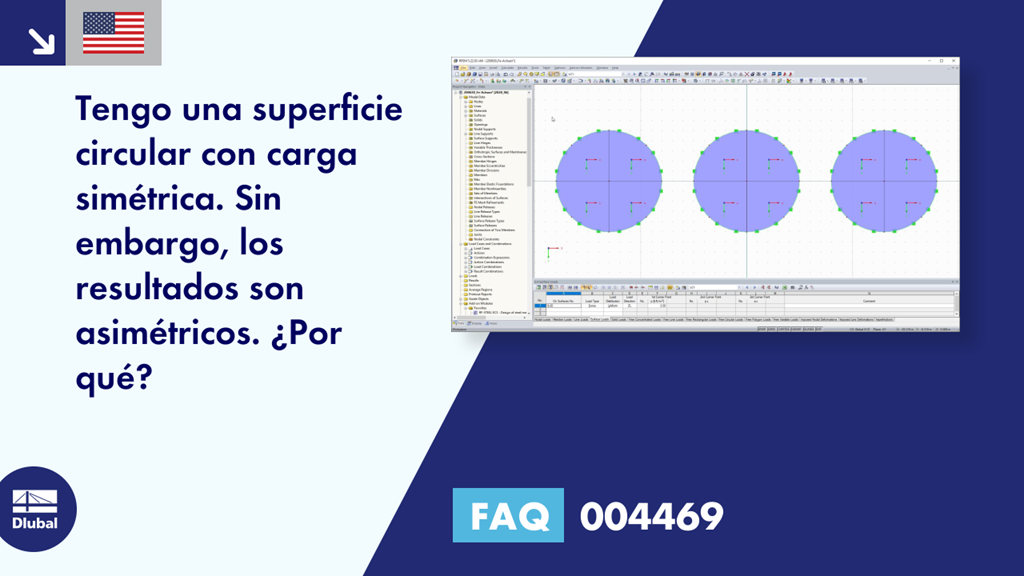

[ES] FAQ 004469 | Tengo una superficie circular con carga simétrica. Sin embargo ...

Pregunta:
Tengo una superficie circular con carga simétrica. Sin embargo, los resultados son asimétricos. ¿Cuál puede ser el motivo?

Respuesta:
La orientación del eje de las superficies en su modelo probablemente no esté ajustada. Para una superficie circular, se recomienda especificar la orientación de los ejes para las superficies o los ejes para los resultados de las superficies.

Puede ajustar los ejes para cada superficie. En la pestaña "Ejes", puede encontrar las subpestañas "Ejes para entrada" y "Ejes para resultados".

La pestaña "Ejes para resultados" ajusta los ejes de la superficie para los resultados. Aquí puede especificar la orientación de los ejes utilizando un punto, por ejemplo. Una gran ventaja de este método es que los resultados no se eliminan al ajustar los ejes.

La pestaña "Ejes para entrada" ajusta los ejes de la superficie para la orientación y los resultados. Aquí puede especificar la orientación de los ejes en una línea, por ejemplo.

Los resultados de los ajustes de ambos ejes son los mismos. Para cargas simétricas, se proporcionan los resultados simétricos esperados.
