[ZH] 常见问题 004469 | 我有一个圆形面,荷载对称。 然而,...

问题:

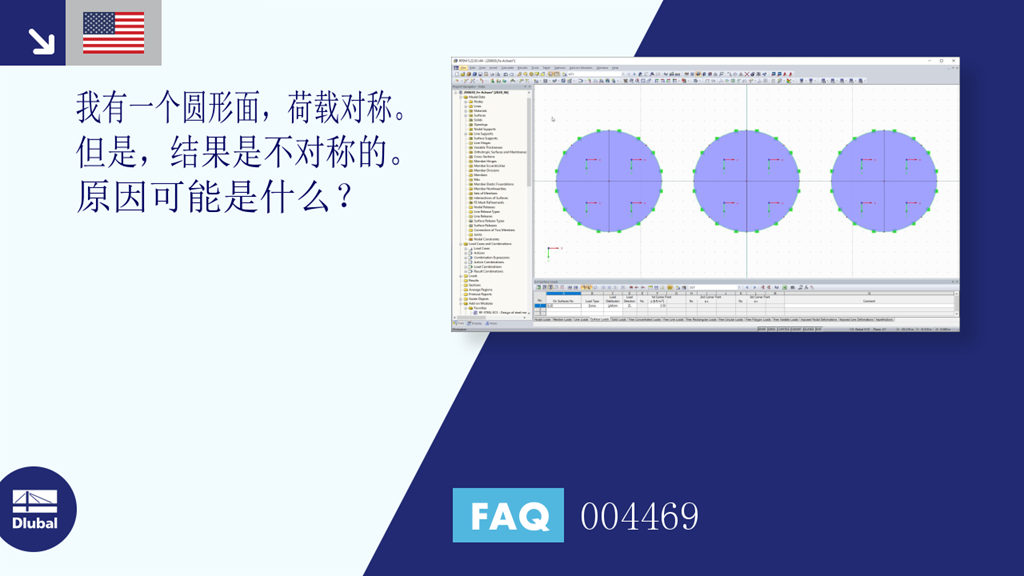

我有一个圆形面,荷载对称。 但是,结果是不对称的。 原因可能是什么?

答案:
模型中面的轴方向可能没有调整。 对于圆形面,建议面或面的结果指定轴的方向。

可以调整每个面的轴。 在“轴”选项卡中,可以找到“输入轴”和“结果轴”。

“结果轴”选项卡可以调整结果面的轴。 例如在这里您可以通过一个点来指定轴的方向。 这种方法的一个很大的优点是,在调整轴时不会删除结果。

在“输入轴”选项卡中可以设置面的坐标轴和结果。 例如,您可以在此处指定轴的方向。

两个轴调整的结果相同。 对于对称荷载,提供了预期的对称结果。
