Domanda:

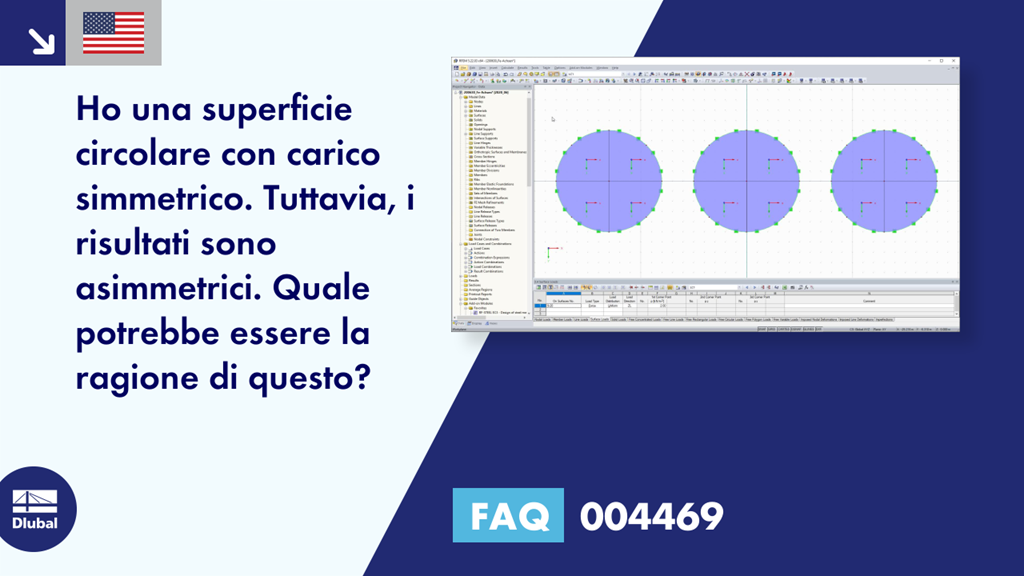

Ho una superficie circolare con carico simmetrico. Tuttavia, i risultati sono asimmetrici. Quale potrebbe essere il motivo?
Risposta:
L'orientamento degli assi delle superfici nel modello probabilmente non è stato modificato. Per una superficie circolare, si consiglia di specificare l'orientamento degli assi per le superfici o gli assi per i risultati delle superfici.
È possibile regolare gli assi per ogni superficie. Nella scheda "Assi", puoi trovare le sottoschede "Assi per l'immissione" e "Assi per i risultati".
La scheda "Assi per i risultati" regola gli assi della superficie per i risultati. Qui è possibile specificare l'orientamento degli assi utilizzando, ad esempio, un punto. Un grande vantaggio di questo metodo è che i risultati non vengono cancellati durante la regolazione degli assi.
La scheda "Assi per input" regola gli assi della superficie per l'orientamento e i risultati. Qui è possibile specificare l'orientamento degli assi su una linea, ad esempio.
I risultati di entrambe le regolazioni degli assi sono gli stessi. Per il carico simmetrico, vengono forniti i risultati simmetrici previsti.
