FAQ 004567 | Как смоделировать поверхность в виде четвертькруглого кольца переменной толщины из ...

Вопрос:

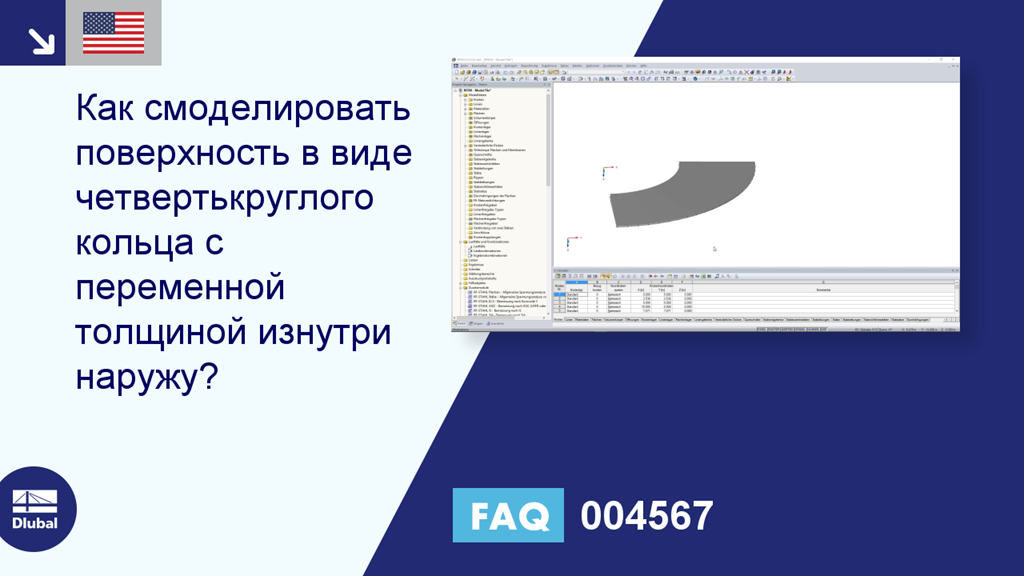

Как смоделировать поверхность в виде четвертькруглого кольца с переменной толщиной изнутри наружу?

Ответ:
В случае поверхностей с переменной толщиной, плоскость состоит из трех узлов. В результате получается клин, а не конус, как хотелось бы. Поэтому рекомендуется разделить четвертькруглое кольцо на отдельные однородные сегменты поверхности:

Разделите внутреннюю дугу с помощью n промежуточных узлов.
Разделите внешнюю дугу с помощью n промежуточных узлов.
Добавьте отдельные линии, удалите исходную поверхность и переопределите отдельные сегменты поверхности.

или

Добавьте отдельные линии, разделите исходную поверхность интегрированными линиями.
Задайте желаемую переменную толщину для каждого отдельного сегмента.
