Pregunta:

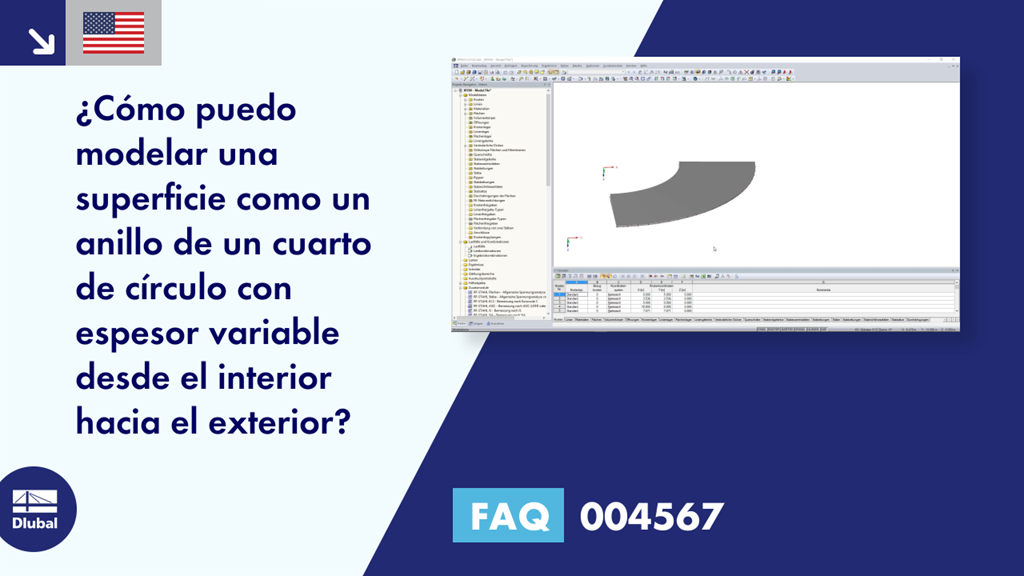

¿Cómo puedo modelar una superficie como un anillo de un cuarto de círculo con espesor variable desde el interior hacia el exterior?
Respuesta:
En el caso de superficies con espesor variable, el plano se compone de tres nudos. El resultado es una cuña, no un cono, como se desea. Por lo tanto, se recomienda dividir el anillo de un cuarto de círculo en segmentos de superficie uniformes separados:
Divida la línea del arco interior utilizando n nudos intermedios.
Divida la línea del arco exterior utilizando n nudos intermedios.
Agregue líneas individuales, elimine la superficie original y vuelva a definir los segmentos de superficie individuales.
o
Agregue líneas individuales, divida la superficie original usando líneas integradas.
Defina el espesor variable como desee para cada segmento individual.
