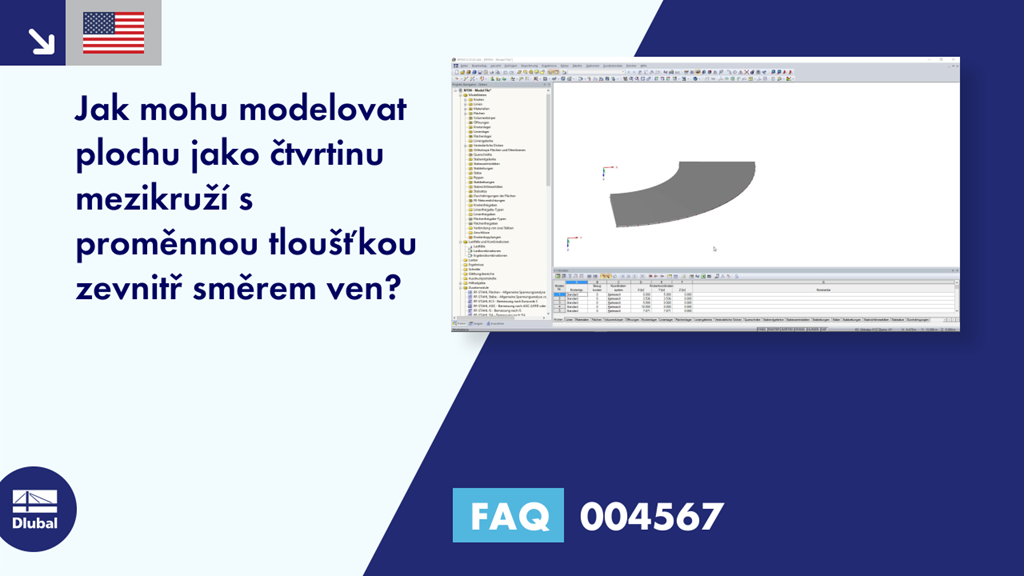

FAQ 004567 | Jak mohu modelovat plochu jako čtvrtkruhový prstenec s proměnnou tloušťkou od ...

Dotaz:
Jak mohu modelovat plochu jako čtvrtinu mezikruží s proměnnou tloušťkou zevnitř směrem ven?

Odpověď:
U ploch s proměnnou tloušťkou se rovina vytvoří ze tří uzlů. Výsledkem je vytvoření klínu, nikoliv kužel, podle požadavku. Proto se v tomto případě doporučuje rozdělit čtvrtinu mezikruží na samostatné pravidelné plošné segmenty:

linii vnitřního oblouku rozdělit pomocí n vnitřních uzlů,
linii vnějšího oblouku rozdělit pomocí n vnitřních uzlů
vložit jednotlivé linie, smazat původní plochu a znovu definovat jednotlivé segmenty plochy,

nebo

vložit jednotlivé linie, rozdělit původní plochu pomocí integrovaných linií,
proměnnou tloušťku podle požadavku definovat pro každý jednotlivý segment.
