Frage

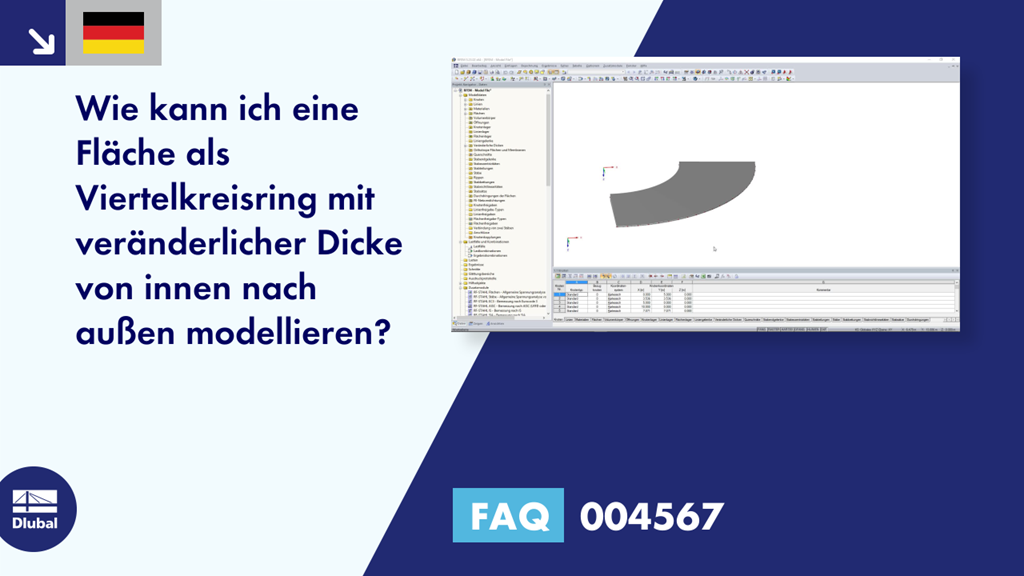

Wie kann ich eine Fläche als Viertelkreisring mit veränderlicher Dicke von innen nach außen modellieren?

Antwort

Bei Flächen mit veränderlicher Dicke wird eine Ebene aus drei Knoten aufgespannt. Als Ergebnis entsteht ein Keil, kein Kegel wie gewünscht. Daher empfiehlt es sich in diesem Fall, den Viertelkreisring in separate gleichmäßige Flächensegmente zu teilen:

  • Linie des Innenbogens mittels n Zwischenknoten teilen
  • Linie des Außenbogens mittels n Zwischenknoten teilen
  • einzelne Linien einfügen, ursprüngliche Fläche löschen und einzelne Flächensegmente neu definieren

oder

  • einzelne Linien einfügen, ursprüngliche Fläche mittels integrierter Linien teilen
  • veränderliche Dicke wie gewünscht bei jedem einzelnen Segment definieren
