FAQ 004567 | Come posso modellare una superficie come un quarto di cerchio di anello con spessore variabile da ...

Domanda:

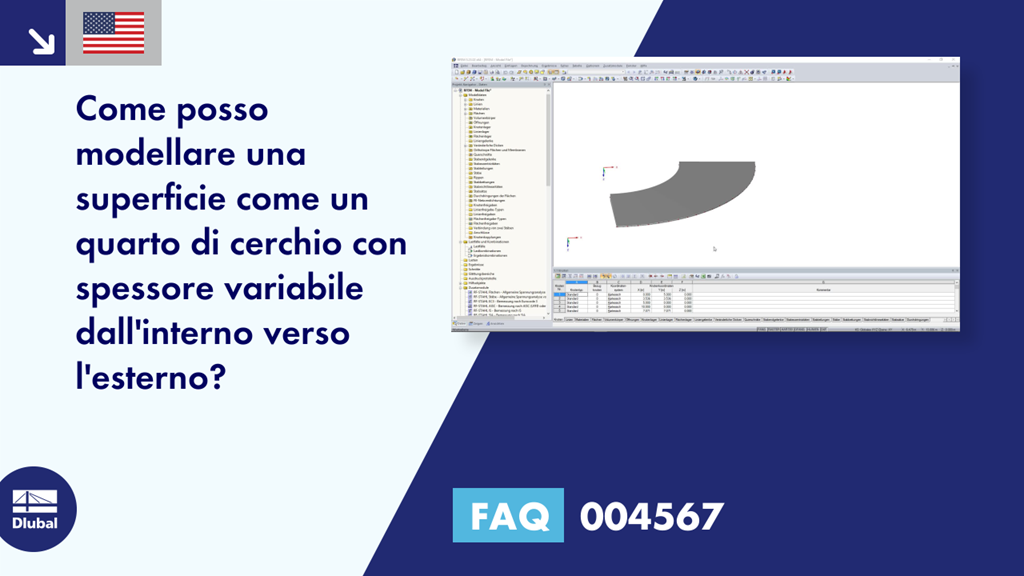

Come posso modellare una superficie come un quarto di cerchio con spessore variabile dall'interno verso l'esterno?

Risposta:
Nel caso di superfici a spessore variabile, il piano è costituito da tre nodi. Il risultato è un cuneo, non un cono, come desiderato. Pertanto, si consiglia di dividere l'anello quarto di cerchio in segmenti di superficie uniformi separati:

Dividere la linea dell'arco interno utilizzando n nodi intermedi.
Dividere la linea dell'arco esterno utilizzando n nodi intermedi.
Aggiungi linee individuali, elimina la superficie originale e ridefinisci i singoli segmenti di superficie.

o

Aggiungi linee individuali, dividi la superficie originale usando linee integrate.
Definire lo spessore variabile come desiderato per ogni singolo segmento.
