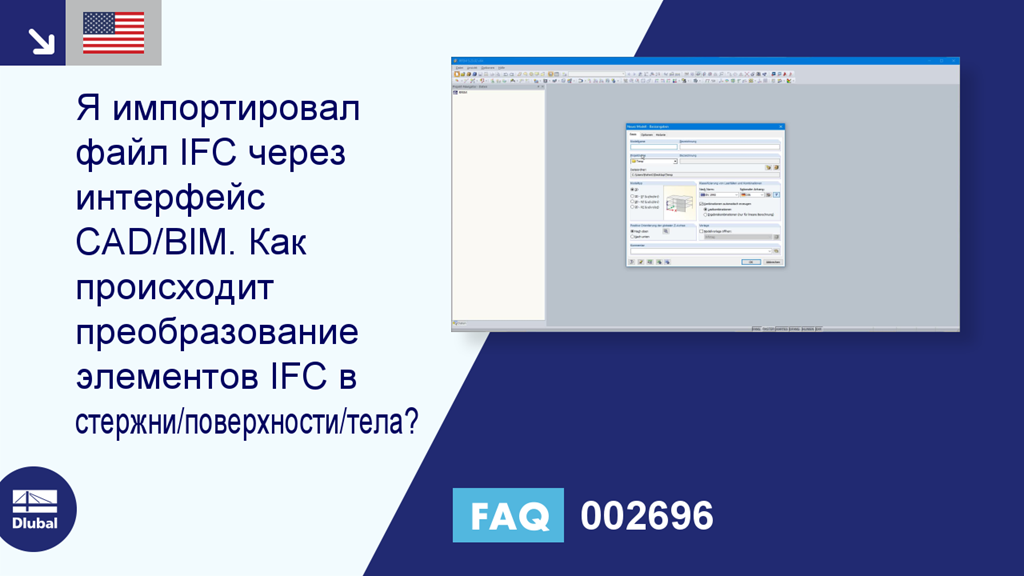

[EN] FAQ 002696 | Я импортировал файл IFC через интерфейс CAD/BIM. Как происходит преобразование ...

Вопрос:
Я импортировал файл IFC через интерфейс CAD/BIM. Как происходит преобразование элементов IFC в стержни/поверхности/тела?

Ответ:
В принципе, можно выбирать элементы IFC графически. Когда вы открываете контекстное меню (щелкните правой кнопкой мыши), вы можете решить для каждого элемента, хотите ли вы преобразовать его в стержень, поверхность или тело.
Для преобразования в стержень важно наличие требуемой информации. В навигаторе CAD/BIM можно получить доступ к информации о соответствующих объектах IFC. Если соответствующие описания сечений и материалов были назначены, преобразование можно выполнить без дополнительных настроек. Опция «Задать сечение, материал и толщину поверхности для преобразования» деактивирована. Sollten sich die Bezeichnungen nicht mit denen der Dlubal-Bibliotheken decken, kann auf die Konvertierungstabellen zurück gegriffen werden (siehe: https://www.dlubal.com/de/support-und-schulungen/support/knowledge-base/000794)
Falls keine Informationen hinterlegt wurden, können vor der Konvertierung Querschnitt und Material festgelegt werden. Dazu muss der Haken gesetzt werden.
