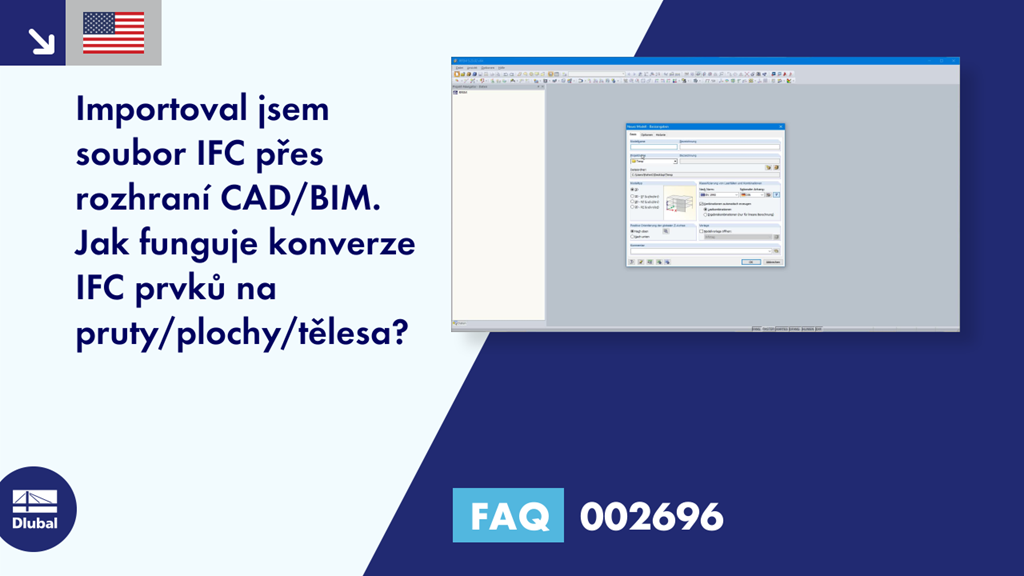

[EN] FAQ 002696 | Importoval jsem soubor IFC přes rozhraní CAD/BIM. Jak probíhá konverze ...

Dotaz:
Importoval jsem soubor IFC přes rozhraní CAD/BIM. Jak funguje převod IFC prvků na pruty/plochy/tělesa?

Odpověď:
V zásadě můžete IFC prvky vybírat graficky. Po otevření místní nabídky (kliknutí pravým tlačítkem myši) se můžete u každého prvku rozhodnout, zda ho chcete konvertovat na prut, plochu nebo těleso.
Při převodu na prut musí být k dispozici potřebné informace. V navigátoru CAD/BIM máte přístup k informacím pro příslušné IFC objekty. Pokud byly přiřazeny příslušné označení průřezů a materiálů, lze transformaci provést bez dalších úprav. Volba "Zadat průřez, materiál a tloušťku plochy pro konverzi" je deaktivována. Pokud se názvy neshodují s popisy v knihovnách Dlubal, můžete použít převodní tabulky (viz: https://www.dlubal.com/de/support-und-schulungen/support/knowledge-base/000794)
Pokud nebyly zadány žádné informace, je možné před konverzí zadat průřez a materiál. Je třeba zaškrtnout příslušné políčko.
